防爆形スイッチングハブ EXNT-34S

危険場所でのスイッチングハブ、LANケーブル延長、光メディアコンバータとしてお使いいただけます。
PoE給電4ポートを備えたPoEハブです。

ポータブル振動診断器 Vibro-Collector® MD-330 ポータブル振動診断器 Vibro-Collector® MD-330
防爆形スイッチングハブ EXNT-34S

型式検定合格番号/第TC18692号

対応危険場所 Zone1,Zone2
防爆構造の種類 耐圧防爆構造
ExdⅡBT5

特徴

  • 産業用スイッチングハブと光メディアコンバータ
    防爆形スイッチングハブ EXNT-34Sは危険場所で利用可能な高機能6ポート・マネージド・イーサネットスイッチと光メディアコンバータです。
    イーサネットポートの2ポートはマルチモード1000BASE-LX光ファイバーに変更可能ですので、工場内のノイズ環境にも適用可能で、安全場所から最大2,000m配線可能です。
  • PoE給電対応
    内蔵イーサネット・スイッチのポート1から4はPoEをサポートするので、IEEE 802.3af準拠の受電機器に電力を供給できます。

導入効果

  • 危険場所で自在なネットワーク環境を構築します。

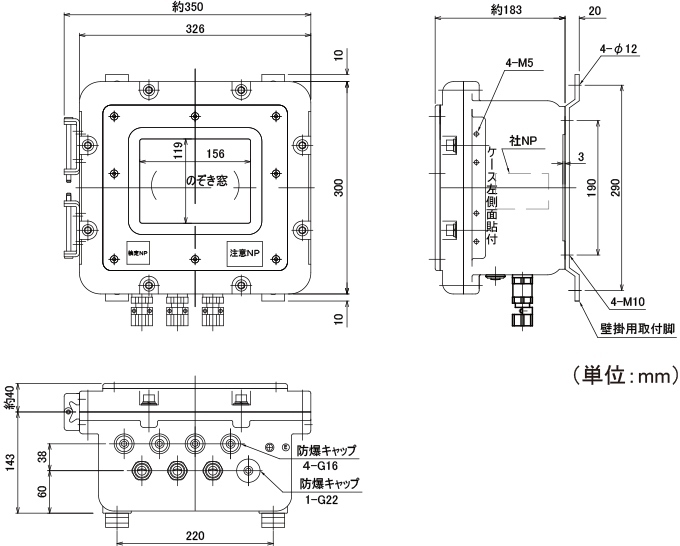

外形寸法

外形寸法

仕様

一般仕様
入力電圧 AC100V(50/60Hz)
定格電流 0.5A(突入電流30A以下)
電源配線 防爆容器内端子台配線
動作温度 0 ~ 40℃、20 ~ 90% RH(結露がないこと)
保護構造 IP64
規格 IEEE802.3、802.3u、802.3z、802.3ab、802.3af/at ほか
外形寸法 W326mm x H300mm x D183mm(突起部、附属品含まず) 外形寸法図参照
材質 アルミニウム合金
質量 約16kg
防爆性能
防爆構造 耐圧防爆構造 ExdⅡBT5
適用箇所 Zone1、Zone2
検定合格番号 第TC18692号
構成
型式 EXNT-34S 光ファイバー
UTP/STP(非PoE) 10/100/1000BASE-T(X) 2ポート
UTP/STP(PoE) 10/100BASE-T(X) 4ポート
EXNT-34S-M-LC 光ファイバー 1000BASE SFP 1ポート LCコネクタ
UTP/STP(非PoE) 10/100/1000BASE-T(X) 1ポート
UTP/STP(PoE) 10/100BASE-T(X) 4ポート
EXNT-34S-MM-LC 光ファイバー 1000BASE SFP 2ポート LCコネクタ
UTP/STP(非PoE)
UTP/STP(PoE) 10/100BASE-T(X) 4ポート
インターフェイス
10/100/1000BASE-T(X)
(UTP/STPケーブル)
RJ45ポート:10/100/1000BASE-T(X) 自動ネゴシエーション速度、全/半二重モード・付属防爆 ケーブルグランド経由引き込み後RJ45コネクタ取り付け
1000BASE-LX
(光ファイバーケーブル)
マルチモード光ファイバー
※ユニット交換で100BASE-FXにも対応可能
※シングルモード光ファイバーにも対応可能
お問い合わせください。

LCコネクタ
付属防爆ケーブルグランド経由引き込みのため、充実型円形外皮に限る

システム構成例

システム構成例

関連製品

  • 防爆形シンクライアント EXPC-3170X

    防爆形シンクライアント
    EXPC-3170X

    詳細
  • 防爆形シンクライアント(防水仕様)EXPC-5170X

    防爆形シンクライアント
    (防水仕様)EXPC-5170X

    詳細
  • 防爆形タッチパネル EXGPシリーズ

    防爆形タッチパネル
    EXGPシリーズ

    詳細

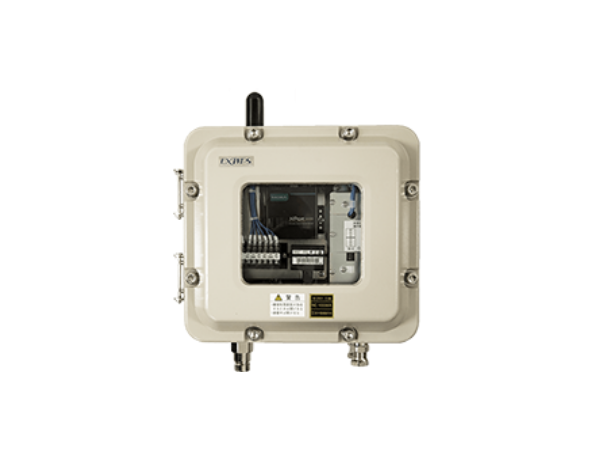

  • 防爆形アクセスポイント EXAP-200S
