油漏れ検知器 エポラーム®C (CSR-3005)

標準タイプ (CSR-3005)

エポラーム®Cシステムは、完全密閉構造の検知器と本質安全防爆構造の変換器で構成されています。(耐圧防爆形の変換器も準備しています。)
検知器には3本の電極が取り付けられており、検知回路から発生する高周波により電極部分の静電容量を計測しています。
水面上に油が流れ込むと電極は油を通して水と接触するため、静電容量が大きく変化します。
この変化を検知回路で検出・増幅し、変換器によって接点信号として出力します。

製品に関するお問い合わせはこちら


海水タイプ (CSR-3005C1/CG)

海水が近いピットで海水が混入する場所で使用可能です。
(海洋上で使用不可)

注)塩や生物の付着防止のため、1回/週程度の清掃が必要です。


ガイドリング付タイプ(CSR-3005G)

ガイド棒がリングの中を通るように設置することで排水ポンプの起動時などの急な流れが発生しても検知器は流されません。


油漏れ検知器 マイクロエポラーム® (CSR-1505)

マイクロエポラーム®システムは、完全密閉構造の検知器と交換機で構成されています。
検知器には、3本の電極が付いており、検知回路から発生する高周波により電極部分の静電容量を検知しています。
水面上に油が流れ込むと電極は油を通して水と接するため、静電容量が小さくなります。この変化を検出回路で検出・増幅し、変換器によって接点信号として出力します。

製品に関するお問い合わせはこちら


特  長

1. 業界シェアNo.1の商品

40年以上に渡る使用実績を誇ります。

2. 長寿命、確実な検知性能

フロートは耐油性、耐薬品性、耐候性に優れています。
フロートは喫水線の上下で非対称になっており、上下動に対して安定です。
ノロによる検知不能が生じません。

3. 本質安全防爆検定合格品

0種の危険場所に設置できます。
フロートは自己消火性樹脂を採用しています。

4. メンテナンス不要

定期的にフロート表面を掃除する程度で特別なメンテナンスは不要です。変換器の故障、ケーブル断線・短絡時には警報を発します。

5. その他の特徴

粘度の高い油も検知可能です。
検知する油層の厚みを選択可能です。(電極交換により最大50mmまで可能)

6. 狭いピットに最適(マイクロエポラーム®(CSR-1505))

直径150mmの大きさで、信頼性の高い検知精度を実現しました。
地下トンネルや地下洞道など、波立ちの少ない小規模の排水ピットに最適なサイズです。

7. フェイルセーフ方式(マイクロエポラーム®(CSR-1505))

変換器の電源が停電した時、ケーブルが断線・短絡した時には、システム異常警報信号を発します。漏油検知とシステム異常警報の2種類を準備しています。
注)屋外でのご利用は、エポラーム®Cをご使用下さい。

仕  様

検知器エポラーム®C(CSR-3005)

検知感度 3mm以上(標準),5mm以上(オプション)
検知対象 原油,ガソリン,軽油,灯油,重油,潤滑油,溶剤,及び動・植物油類
構  造 耐水構造(IP67相当)
使用温度範囲 -20~+60℃
外形寸法・重量 300φ×140(H)mm 約2.6kg (海水用は約3.0kg)
付属ケーブル 0.75sq 2芯 12m付き許容ケーブル長 2km以下(ⅡCT4)

変換器AS-40

構  造 本質安全防爆構造 ⅡC
出  力 接点(漏油出力1C 及び システム異常出力1C) 接点容量AC250V 4A
使用温度範囲 -10~+50℃
電  源 AC100V/110V,200V/220V,(50/60Hz)
外形寸法・重量 80(W)×120(H)×76(D)mm 約0.8kg

検知器マイクロエポラーム®(CSR-1505)

型  式 CSR-1505
検知感度 3~5mm
検知対象 原油、ガソリン、軽油、灯油、重油、潤滑油、溶剤及び動・植物油類
※但し、固形化したものは除く
構  造 本質安全防爆構造(ExiaⅡCT4)
耐水構造(IP67相当)
材  質 フロート:高耐衝撃性PVC
検知電極:SUS316
重  量 約170g(付属ケーブル除く)
信  号 耐熱性ビニル混合シースケーブル
ケーブル 12m付属 0.2mm² 2芯  (耐屈曲性、耐熱性、耐油性に富む
周囲温度 -20~+60℃(但し凍結なきこと)

変換器AS-20

型  式 AS-20(遅延回路、断線・短絡警報付き)
構  造 変換器は安全保持器と信号変換器で構成されています
安全保持器:本質安全防爆構造(ExiaⅡCT4)
信号変換器:一般機器
遅延時間 約1~10秒(可変時間設定機能付き)
電  源 AC100/110V、200/220V、50/60Hz
消費電力 約2VA
出力回路 漏油検知出力1C及びシステム異常出力1C
接点容量 AC250V 4A、DC30V 4A
周囲温度 -10~+50℃
周囲湿度 95%R.H.以下
重  量 約800g
漏油表示 LED(緑)正常時点灯、漏油検知時消灯
システム異常表示 LED(赤)正常時消灯、システム異常時点灯

耐圧防爆形変換器AS-40EX

構  造 耐圧防爆構造 ⅡBT4
出  力 接点(漏油出力1C及びシステム異常出力1C)接点容量AC250V 4A
使用温度範囲 -10~+50℃
電  源 AC100V/110V,200V/220V,(50/60Hz)
外形寸法・重量 210(W)×230(H)×150(D)mm(突起部は含みません。)約7kg

製品構成

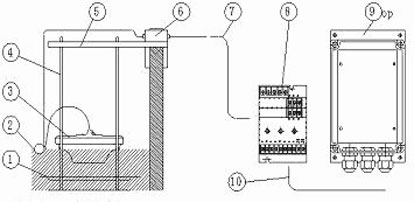

エポラーム®C(CSR-3005)

エポラーム<sup>®</sup>C (CSR-3005)製品構成図
(1)空ピットアタッチメント 油水分離槽内の水位が低下した時、検知器を接地します。
(2)補助フロート 水位変動が大きい時、検知器にケーブルの荷重がかからないようにします。
(3)検知器 エポラーム®C/CSR-3005
(4)ガイド棒 ピットが広い時、水の流れがある時、水位変動が大きい時、検知器が流れ、傾かないようにします。
(5)ガイド支持台 ガイド棒の上部を固定します。(特注で製作可能です)
(6)接続箱 検知器と変換器間が12m以上ある時、延長ケーブルを接続する所で使用します。
(7)延長ケーブル お客様の方で、現場の状況に合わせ施工をお願いします。
(8)変換器 AS-40
(9)変換器収納箱 変換器の設置環境が悪い時使用します。(IP66相当)
(10)電源・警報ケーブル お客様の方で、現場の状況に併せて施工をお願いします。

※(1)~(2)、(4)~(6)、(9)は、オプションです。(7)、(10)は、現場の状況に合わせて施工をお願いします。

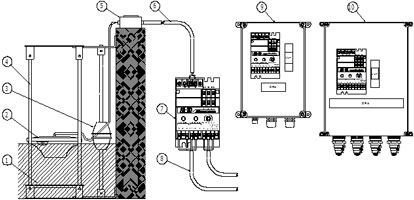

マイクロエポラーム® (CSR-1505)

マイクロエポラーム<sup>®</sup> (CSR-1505)製品構成図
(1)空ピットアタッチメント 油分離漕内の水位が低下した時、検知器を接地し、水と接している状態と同様の状態を保ちます。
(空ピットアタッチメントを使用していないと、水位低下した場合、漏油検知の状態となります。)
(2)検知器 CSR-1505
(3)補助フロート 水位変動が大きい時、検知器にケーブルの荷重がかからないようにします。
(4)ガイド棒 ピットが広い時、水の流れがある時、水位変動が大きい時、検知器が流れ、傾かないようにします。
(5)接続箱 検知器と変換器が12m以上ある時、延長ケーブルと接続する所で使用します。
(6)延長ケーブル お客様で、現場の状況に併せて施工をお願い致します。
(7)変換器 AS-20
(8)電源・警報ケーブル お客様で、現場の状況に併せて施工をお願い致します。
(9)変換器収納箱【ASB-15】 変換器を環境の悪い場所へ設置する時に使用します。(IP65相当)
漏油検知警報外部接点出力の増幅リレーを搭載した収納箱になります。
(10)変換器収納箱【ASB-15B】 変換器を環境の悪い場所へ設置する時に使用します。(IP65相当)
“(9)”同様の機能を搭載しており、他リレー等の取付けができるよう収納箱サイズが大きくなっております。

※(1)、(3)、(4)、(5)、(9)は、オプションです。(6)、(8)は、お客様準備品となります。
