無題ドキュメント

と従来品との比較

糸での比較

原糸に染色加工想定（100℃及び130℃）の処理を行い、
JIS-Ｌ-0855【窒素酸化物に対する染色堅牢度試験強試験】に準じ、
さらに過酷な条件で試験（強試験がNOxｶﾞｽ３回注入に対し５回注入）を実施

		従来品
原　　糸
NOｘガス暴露試験後	ナイロンor常圧可染ポリエステル染色加工想定（100℃×60分処理）
NOｘガス暴露試験後	レギュラーポリエステル染色加工想定（130℃×30分処理）

生地での比較　：ポリエステル交編トリコットメッシュ生地

130℃処理後の生成生地につき、JIS-L-0855【窒素酸化物に対する染色堅牢度試験　強試験】を実施

糸使い：ポリエステル　56dT/30f　×　ロイカ　44dT

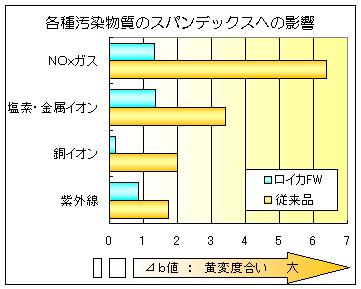

ポリエステル交編トリコットメッシュ生地(生成)に以下の処理を行い、日本電色工業(株)製分光式色差計で計測し、 ⊿（デルタ)b値を黄変度合いとした。

⊿b値　＝　各処理後のb値　−未処理のb値

　塩素・金属イオンの影響
　　（繰り返し選択を想定した加速試験）

水道水（流水）に72時間浸漬

　銅イオンの影響
　　（銅製の熱交換器を有するガス給湯機のお湯を想定）

銅イオンを含有するお湯(50℃)に60分間浸漬

　光 (紫外線) の影響

紫外線フェードメーターで24時間照射
