ラスタン®

ラスタン®は特殊アクリル繊維を原料とし、焼成炭化した繊維で耐炎性、耐燃性に優れています。

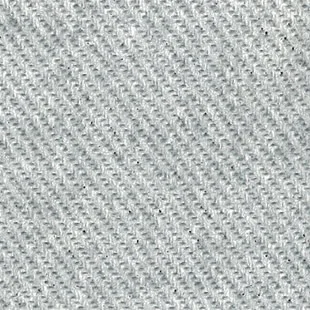

織物タイプと不織布タイプがあります。

耐炎繊維ラスタン®は熱や火災にも優れた防護性能を発揮、各種後加工により、熱や炎を遮へいし、防災安全関連、及び産業資材分野の最適素材として、社会のニーズに応え、高い評価を得ています。

特長

01 高い耐炎性・耐熱性

  • 特殊アクリル繊維を原料とし、焼成炭化した繊維で、優れた耐炎性・耐熱性の有る繊維を使用しています。
  • 従来の難燃繊維・耐熱繊維などと比べて高い耐炎性(LOI値)をもっています。
  • 空気中では高熱でも接炎しても赤熱するだけで溶融しません。
    又、寸法安定性にも優れています。

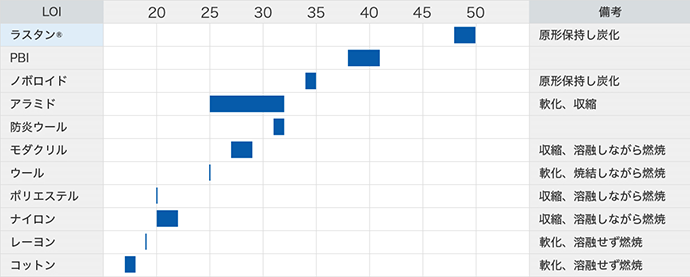

ラスタン®の限界酸素指数
引用:日本化学繊維協会資料、繊維機械学会誌
  • LOI(限界酸素指数)JIS K7201 燃焼を維持し続けるのに必要な最低の酸素体積分率。

02 優れた安全性

  • 軽く、ソフトな感触を持った繊維で、アスベストのような粉塵問題はありません。

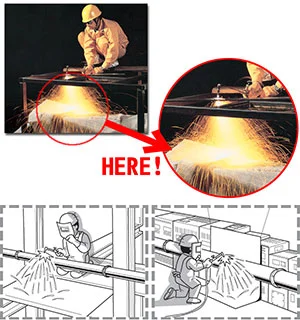

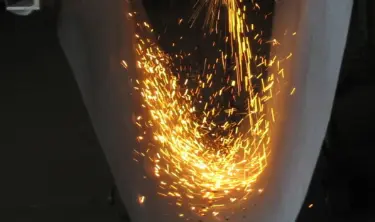

  • 溶接・溶断時のノ口、火花に対して優れた防火・耐熱性を示します。
    又、破れたり裂けたりしにくいシートです。
  • JIS A 1323に合格しています。

03 耐炎化繊維とは

特殊アクリル繊維を熱処理して得られる「準不燃」繊維

有機系繊維を酸化性雰囲気中で熱処理して得られた繊維で耐炎性・耐熱性に優れた性能を有します。工業資材・工事用防炎シート・防災安全保護具に使用されます。
ラスタン®はPAN系耐炎化繊維です。

ラスタン®の製造法

用途例・導入事例

  • 溶接用シート
  • 溶断用シート
  • 建築工事用シート
  • 電気工事用シート
  • 炉前用カーテン
  • 断熱カーテン
  • 溶接用前掛 等

製品情報

AS200S(レギュラー)

巾×長 100cm×30m乱
厚み m/m 1.0
重さ g/m 750
引張強度 N/5cm巾 タテ 1,180 ヨコ 640
引裂強度 N タテ 54 ヨコ 51
引張伸度 % タテ 18 ヨコ 19
コーティング シリコーン系両面コーティング
(財)建材試験センター 建築工事用シートの溶接及び溶断火花に対する難燃性試験 JIS A 1323 A種合格 第05A0009号

AS400S(ライト)

巾×長 100cm×30m乱
厚み m/m 0.8
重さ g/m 400
引張強度 N/5cm巾 タテ 962 ヨコ 480
引裂強度 N タテ 44 ヨコ 45
引張伸度 % タテ 15 ヨコ 17
コーティング シリコーン系片面コーティング
(財)建材試験センター 建築工事用シートの溶接及び溶断火花に対する難燃性試験 JIS A 1323 C種合格 第05A0011号

AS300S(ミドル) ※別注対応品

巾×長 100cm×30m乱
厚み m/m 0.9
重さ g/m 570
引張強度 N/5cm巾 タテ 1,131 ヨコ 607
引裂強度 N タテ 57 ヨコ 55
引張伸度 % タテ 20 ヨコ 18
コーティング シリコーン系片面コーティング
(財)建材試験センター 建築工事用シートの溶接及び溶断火花に対する難燃性試験 JIS A 1323 B種合格 第04A3011号

注意事項

  • 数値に関しては測定値であり保証値ではありません。
  • 高温、長時間の加熱ではガラス、石綿と同様に酸化劣化が生じることがあります。
  • 繊維焼成をしていますので、製品形態によっては、黒い繊維が脱落する事があります。
  • 染色はできません。

お問い合わせ先

繊維本部繊維資材事業部
第2営業部資材製品第1課

〒530-8205
大阪市北区中之島3-3-23中之島ダイビル30階
  • ラスタン®は、旭化成アドバンス(株)の登録商標です。
