様々な特性のカスタマイズが可能な高機能新規シリコーン系接着剤
旭化成の新規シリコーン系接着剤は、基礎骨格として精密に設計された”環状構造”を採用しており、低分子シロキサンガスを発生しません。また、無色透明で高い光透過性を持ち、高出力短波長光への耐性や耐熱性にも優れており、ガラスやセラミックスへの接着も可能です。さまざまな用途での活用が期待されます。
製品情報
特長
環状骨格を有し、低分子シロキサンガスを発生しない
高出力短波長光耐性・耐熱性に優れる
原料に有機フッ素化合物を使用していない

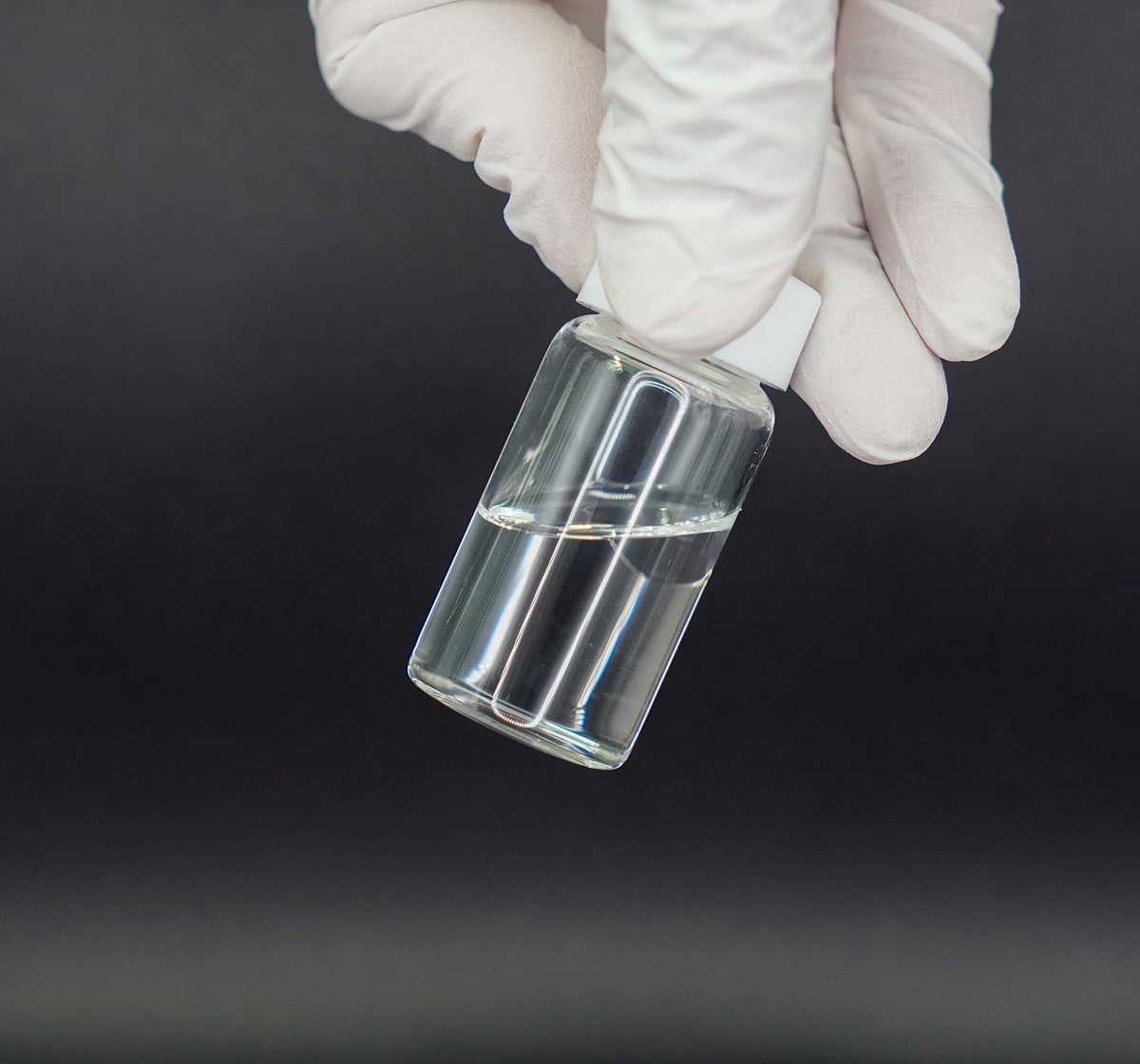

無色透明で光を通す
ガラスやセラミックスとの優れた接着性
光・熱どちらでも使用可能
用途
一般特性
| 項目／開発品名 | 単位 | YKT1106 | |
| 熱硬化・光硬化 | ー | 熱硬化 | 光硬化 |
| 外観 | ー | 無色透明 | |
| 推奨保管温度 | ー | -20°C以下 | |
| 標準硬化条件 | ー | 150°C1h | UV-LED (370 nm) 450 mW/cm2,180s |
| 密度[25°C] | g/cm3 | 1.29 | 1.31 |
| 硬度 [ショアD] | ー | 55 | 45 |
| 5%重量減少温度 [air] | °C | > 450 | > 400 |
| 線膨張係数[25°C] | ppm/°C | 90～110 | 90 |
| 熱伝導率 | W/m・K | 0.33 | NA |
| 屈折率[532 nm] | ー | 1.41～1.43 | 1.41 |
| 光透過率[450 nm/0.5 mmt] | % | 95 | 94 |
| 光透過率[1300 nm/0.5 mmt] | % | 95 | 95 |
| ダイシェア強度[石英×石英] | MPa | > 5 | > 5 |
| 低分子シロキサン含有量 | ppm | < 1 | NA |
※表の特性値はサンプル測定値であり保証値ではございません。
