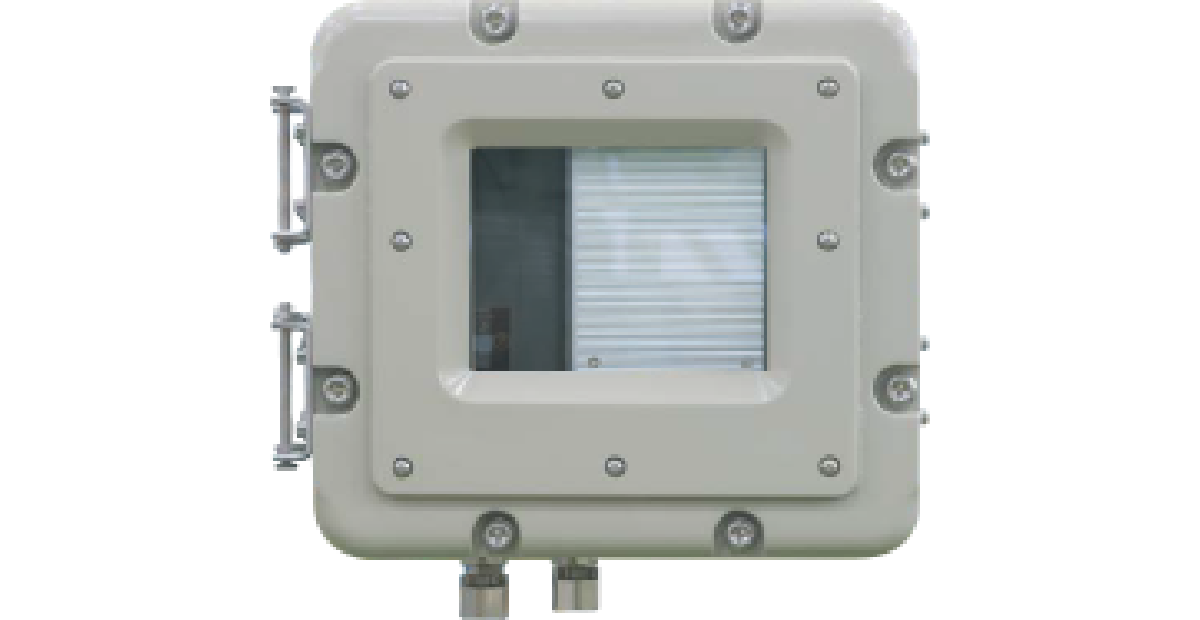

防爆形スイッチングハブ EXNT-34S
危険場所でのスイッチングハブ、LANケーブル延長、光メディアコンバータとしてお使いいただけます。
PoE給電4ポートを備えたPoEハブです。
型式検定合格番号/第TC18692号
| 対応危険場所 | Zone1,Zone2 |
|---|---|
| 防爆構造の種類 | 耐圧防爆構造 ExdⅡBT5 |
特徴
- 産業用スイッチングハブと光メディアコンバータ
防爆形スイッチングハブ EXNT-34Sは危険場所で利用可能な高機能6ポート・マネージド・イーサネットスイッチと光メディアコンバータです。
イーサネットポートの2ポートはマルチモード1000BASE-LX光ファイバーに変更可能ですので、工場内のノイズ環境にも適用可能で、安全場所から最大2,000m配線可能です。 - PoE給電対応
内蔵イーサネット・スイッチのポート1から4はPoEをサポートするので、IEEE 802.3af準拠の受電機器に電力を供給できます。
導入効果
- 危険場所で自在なネットワーク環境を構築します。

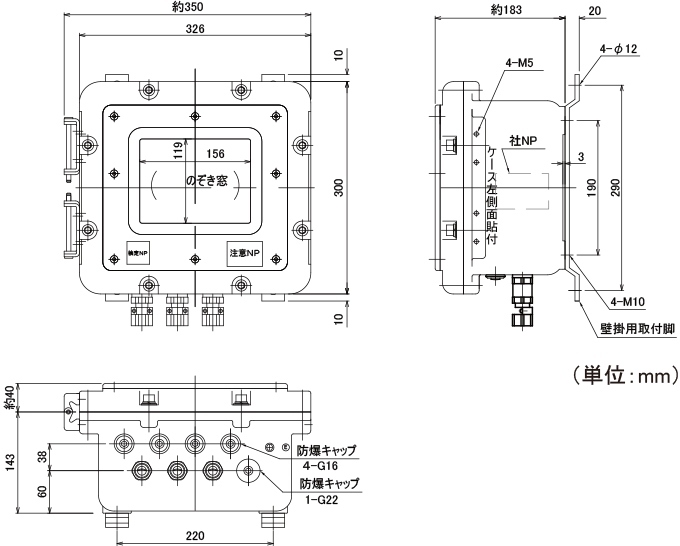

外形寸法
仕様
| 一般仕様 | |
|---|---|
| 入力電圧 | AC100V(50/60Hz) |
| 定格電流 | 0.5A(突入電流30A以下) |
| 電源配線 | 防爆容器内端子台配線 |
| 動作温度 | 0 ～ 40℃、20 ～ 90% RH(結露がないこと) |
| 保護構造 | IP64 |
| 規格 | IEEE802.3、802.3u、802.3z、802.3ab、802.3af/at ほか |
| 外形寸法 | W326mm x H300mm x D183mm(突起部、附属品含まず) 外形寸法図参照 |
| 材質 | アルミニウム合金 |
| 質量 | 約16kg |
| 防爆性能 | |
|---|---|
| 防爆構造 | 耐圧防爆構造 ExdⅡBT5 |
| 適用箇所 | Zone1、Zone2 |
| 検定合格番号 | 第TC18692号 |
| 構成 | |||
|---|---|---|---|
| 型式 | EXNT-34S | 光ファイバー | ― |
| UTP/STP(非PoE) | 10/100/1000BASE-T(X) 2ポート | ||
| UTP/STP(PoE) | 10/100BASE-T(X) 4ポート | ||
| EXNT-34S-M-LC | 光ファイバー | 1000BASE SFP 1ポート LCコネクタ | |
| UTP/STP(非PoE) | 10/100/1000BASE-T(X) 1ポート | ||
| UTP/STP(PoE) | 10/100BASE-T(X) 4ポート | ||
| EXNT-34S-MM-LC | 光ファイバー | 1000BASE SFP 2ポート LCコネクタ | |
| UTP/STP(非PoE) | ― | ||
| UTP/STP(PoE) | 10/100BASE-T(X) 4ポート | ||
| インターフェイス | |
|---|---|
| 10/100/1000BASE-T(X) (UTP/STPケーブル) |
RJ45ポート：10/100/1000BASE-T(X) 自動ネゴシエーション速度、全/半二重モード・付属防爆 ケーブルグランド経由引き込み後RJ45コネクタ取り付け |
| 1000BASE-LX (光ファイバーケーブル) |
マルチモード光ファイバー ※ユニット交換で100BASE-FXにも対応可能 ※シングルモード光ファイバーにも対応可能 お問い合わせください。 LCコネクタ 付属防爆ケーブルグランド経由引き込みのため、充実型円形外皮に限る |
