"Asahi Kasei'nin SBS'si: Üstün Düşük Sıcaklık Performansı ve İşlenebilirlik",
"Asahi Kasei'nin stiren bazlı termoplastik elastomerleri (SBS) TUFPRENE™ ve ASAPRENE™ T, stiren-bütadien blok kopolimerleridir. Kauçuk benzeri özellikleri, stiren bazlı reçineler ve asfalt ile uyumluluğu ve kalıplanabilirliği yüksektir. Gıda ambalaj malzemeleri, yol kaplama malzemeleri ve hijyenik yapıştırıcılar gibi çok çeşitli uygulamalarda kullanılır.",
"TUFPRENE™・ASAPRENE™ T Detayları",
"TUFPRENE™ ve ASAPRENE™ T Üstün Düşük Sıcaklık Özellikleri ve İşlenebilirlik Sunar",

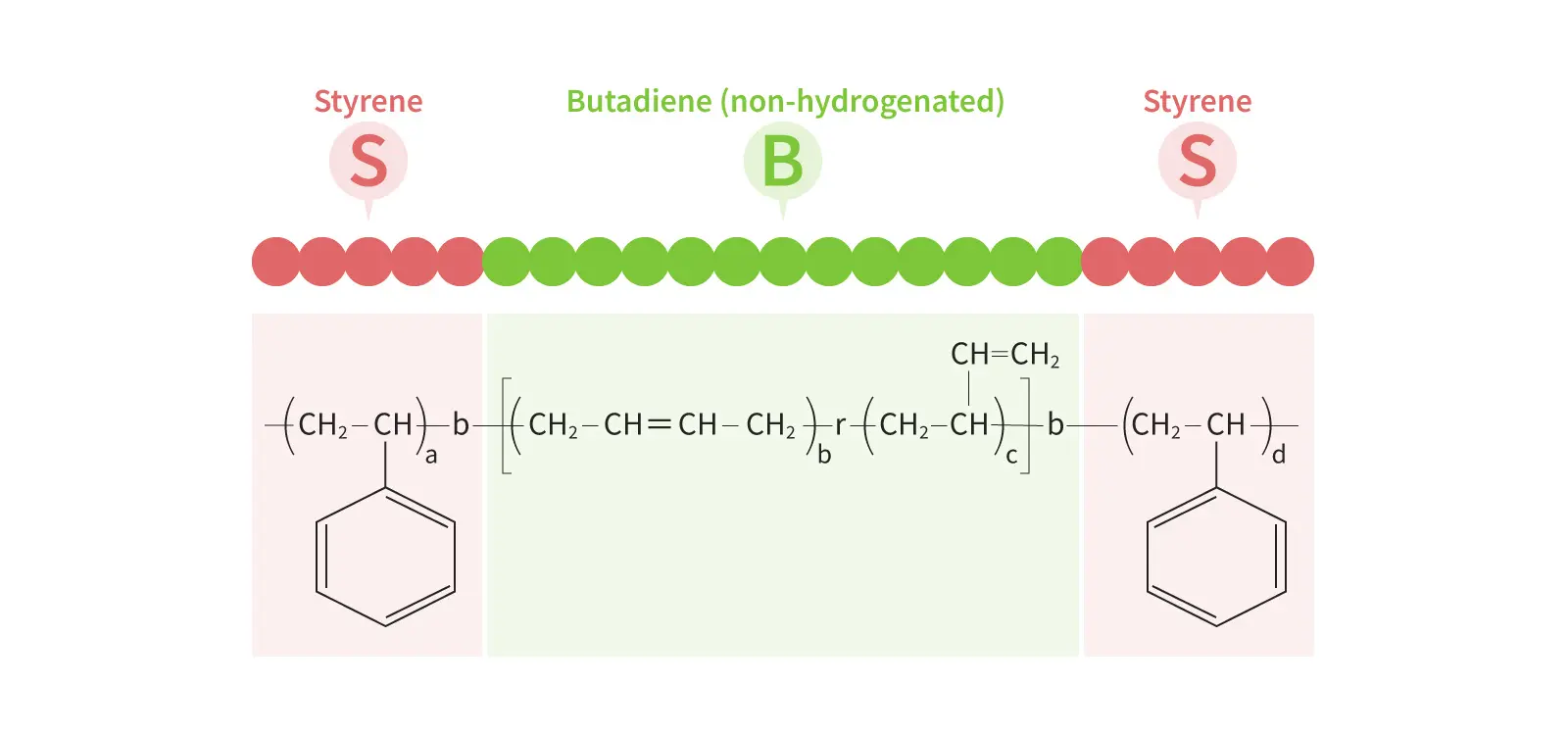

"TUFPRENE™ ve ASAPRENE™ T, polistiren ve polibütadien bloklarından oluşan stiren bazlı termoplastik elastomerlerdir (SBS). SBS, sert segment olarak polistiren ve yumuşak segment olarak polibütadien bloklarından oluşan bir blok kopolimerdir. Düşük ve oda sıcaklığında kauçuk elastikiyeti gösterir, yüksek işleme sıcaklıklarında ise plastiklere benzer akış özellikleri sergiler. Bu özel malzeme, yüksek performans ve işlenebilirliği bir arada sunar.",
"TUFPRENE™ ve ASAPRENE™ T'nin Temel Özellikleri",
"Kauçuk elastikiyeti",
"Düşük sıcaklıklarda darbe direnci kazandırır",
Geri dönüştürülebilir
"Yüksek işlenebilirlik",
"PS bazlı reçineler ve asfalt ile uyumluluk",
"TUFPRENE™ ve ASAPRENE™ T'nin Uygulamaları ve Referansları",
"Asfalt Modifikasyon Malzemeleri (Su Yalıtım Levhaları, Yol Kaplama Malzemeleri)",
"TUFPRENE™ ve ASAPRENE™ T Sınıf Listesi",
| Measurement Conditions | Unit | TUFPRENE™ | ASAPRENE™ T | ||||||||
| A | 125 | 126S | T-411 | T-432 | T-437 | T-438 | T-439 | ||||
| Density | ISO 1183 | g/cm3 | 0.95 | 0.95 | 0.95 | 0.94 | 0.94 | 0.94 | 0.94 | 0.95 | |
| St/Bd Weight Ratio | - | Asahi Kasei Method | ％ | 40/60 | 40/60 | 40/60 | 30/70 | 30/70 | 30/70 | 35/65 | 45/55 |
| MFR | 190°C・ 2.16kg | ISO 1133 | g/10 minutes | 2.6 | 4.5 | 4.5 | 0.0 | 0.0 | - | - | - |
| MFR | 200°C・ 5kg | ISO 1133 | g/10 minutes | 13.0 | 20.0 | 20.0 | 0.0 | 0.2 | 2.0 | 25.0 | - |
| A Hardness | - | ISO 7619 | - | 85 | 88 | 91 | 75 | 75 | 75 | 80 | 83 |
| Tensile Strength | 300%Mo. | ISO 37 | MPa | 2.5 | 4.3 | 4.5 | 2.3 | 2.0 | 2.3 | 3.0 | 4.0 |
| 25% Toluene Melt Viscosity | - | Asahi Kasei Method | mPa・s | 650 | 570 | 440 | 20,200 | 3,100 | 1,700 | 470 | 170 |
| 15% Toluene Melt Viscosity | - | Asahi Kasei Method | mPa・s | - | - | - | - | 330 | - | 47.5 | 25 |
| 10% Toluene Melt Viscosity | - | Asahi Kasei Method | mPa・s | - | - | - | 270 | - | - | - | - |
| tanδ Peak Temperature | - | °C | -80 | -78 | -88 | -83 | -87 | -86 | -90 | -87 | |
| Product Form | - | - | Pellets | Pellets | Pellets | Crumbs・ Powder | Crumbs・ Powder | Crumbs・ Powder | Pellets | Pellets | |
Materyalleri İndir
＊Bu site, yapay zekâ tabanlı otomatik bir çeviri aracı kullanılarak Türkçeye çevrilmiştir. Orijinal İngilizce içerik kontrol edilmiş olsa da, çeviri versiyonu tamamen gözden geçirilmemiştir. Bu nedenle bazı tutarsızlıklar veya anlam farklılıkları olabilir. Önemli konular için lütfen İngilizce sürüme başvurun veya doğrudan bizimle iletişime geçin.
