Beitrag zu Multi-Material-Design und -Entwicklung durch das Verbinden unterschiedlicher Materialien
Die einzigartige terminale Aminmodifikationstechnologie von Asahi Kasei für TUFTEC™ MP10 ermöglicht das Verbinden von Polyolefinen (PP, PE) mit polaren Materialien. Die Flexibilität des Elastomers reduziert die Spannung im Verbindungsbereich und verhindert so Rissbildung und Ablösung.
Haben Sie Herausforderungen beim Verbinden unterschiedlicher Materialien?
-
Schwierigkeiten beim Verbinden von Polyolefinen und polaren MaterialienTUFTEC™ MP10 zeigt ausgezeichnete Haftung an PP und PE. Es verbindet sich auch gut mit verschiedenen polaren Materialien, darunter polare Harze und schwer zu verbindende Metalle wie Aluminium (Al), und eignet sich daher für das Verbinden unterschiedlicher Materialien in Multi-Material-Anwendungen.
-
Mangelnde Flexibilität von Klebstoffen, was zu Härte und Sprödigkeit sowie zu Rissbildung und Ablösung aufgrund unterschiedlicher Wärmeausdehnungskoeffizienten der Fügeteile führtTUFTEC™ MP10 ist ein styrolisches thermoplastisches Elastomer mit Flexibilität und Elastizität, wodurch die am Fügebereich entstehenden Spannungen verringert werden können.
-
Einschränkungen bei den Verarbeitungsmethoden und der HandhabungTUFTEC™ MP10 ist in Pelletform erhältlich und ermöglicht die Bildung von Klebeschichten durch Extrusionsformen oder Lösungsmittelbeschichtung. Zudem kann es als Additiv anderen Materialien zur Modifizierung zugesetzt werden und bietet eine bessere Verarbeitbarkeit und größere Flexibilität im Vergleich zu Klebstoffen, die Aushärtung erfordern oder als Folienklebstoffe eingesetzt werden.
Als Lösung für diese Herausforderungen beim Verbinden unterschiedlicher Materialien wird TUFTEC™ MP10 von Asahi Kasei eingesetzt und in Betracht gezogen.
Kontaktieren Sie uns gerne bei Fragen zum Verbinden unterschiedlicher Materialien
TUFTEC™ MP10 löst Herausforderungen beim Verbinden unterschiedlicher Materialien, verbessert die Produktleistung und erhöht die Gestaltungsfreiheit. Bei Fragen zum Verbinden unterschiedlicher Materialien kontaktieren Sie uns gerne.
Merkmal 1: Wechselwirkung mit Polyolefinen und polaren Materialien
Für die Verbindung mit polaren Materialien werden üblicherweise polare Modifikationsgruppen wie Maleinsäureanhydrid verwendet. Maleinsäureanhydrid modifiziert jedoch die Hauptkette des weichen Blocks des Elastomers und behindert so die Wechselwirkung mit Polyolefinen.
TUFTEC™ MP10 ist ein Elastomer mit aminmodifizierten Molekülenden. Dadurch kann es über die Aminogruppen mit polaren Materialien interagieren, ohne die Wechselwirkung zwischen dem weichen Block und Polyolefinen zu beeinträchtigen. Dies führt zu einer guten Kompatibilität sowohl mit Polyolefinen als auch mit polaren Materialien.

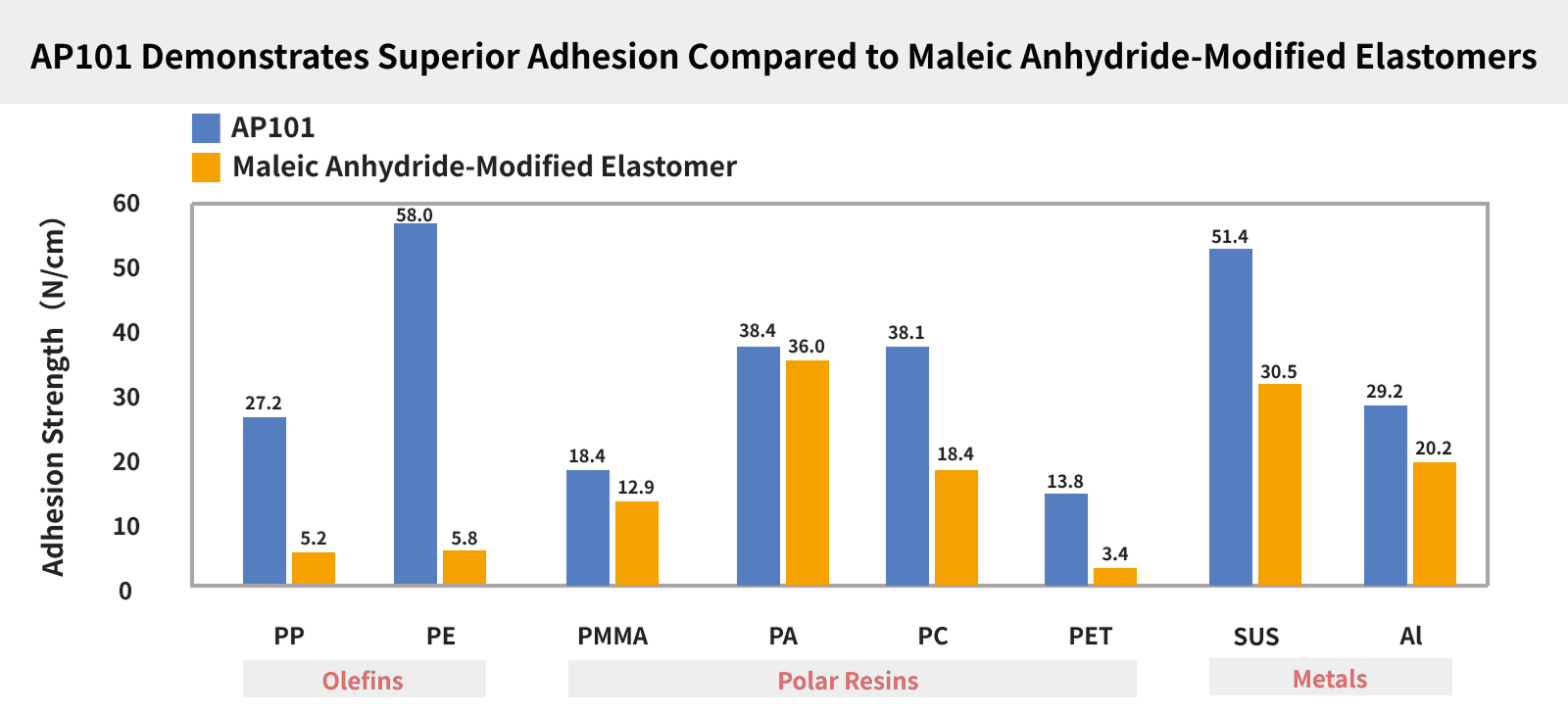

Diese Eigenschaft ermöglicht eine starke Wechselwirkung sowohl mit Polyolefinen als auch mit polaren Materialien wie polaren Harzen, Metallen und Füllstoffen und sorgt für eine ausgezeichnete Haftung.
Merkmal 2: Spannungsabbau durch Flexibilität verhindert Rissbildung und Ablösung
Beim Verbinden unterschiedlicher Materialien entstehen Spannungen durch unterschiedliche Wärmeausdehnungskoeffizienten, was zu Ablösung und Rissbildung führen kann.
TUFTEC™ MP10 verbindet nicht nur Polyolefine und polare Materialien, sondern seine hohe Elastizität und Flexibilität reduzieren effektiv die am Fügebereich entstehenden Spannungen. Dadurch werden Ablösungen und Rissbildungen durch Temperaturänderungen oder äußere Belastungen verhindert.
Merkmal 3: Hervorragende Verarbeitbarkeit und Flexibilität in der Anwendung
Konventionelle Klebstoffe haben Einschränkungen bei den Verarbeitungsmethoden und der Handhabung, wie z. B. die Notwendigkeit der Aushärtung oder das Zuschneiden auf die Form des Fügeteils bei Folienklebstoffen.
TUFTEC™ MP10 wird in Pelletform geliefert und ermöglicht die Bildung von Klebeschichten durch verschiedene Verarbeitungsmethoden wie Extrusionsformen und Lösungsmittelbeschichtung. Es kann auch als Additiv anderen Materialien zugesetzt werden und bietet eine hervorragende Verarbeitbarkeit und größere Flexibilität in der Anwendung.
Anhang: Lösungsmittel-Löslichkeit von TUFTEC™︎ MP10
Solvent | Solubility (MP10 conc.; 25 wt. %) | Solution Viscosity [mPa·s] (at 25 °C, MP10 conc.; 25 wt. %) |
Toluene | Soluble | 750 |
Toluene/MEK* = 9/1 (v/v) | Soluble | 1,200 |
Toluene/MEK = 8/2 (v/v) | Soluble | 2,000 |
Toluene/MEK = 7/3 (v/v) | Moderately Soluble | 9,000 |
Toluene/MEK = 6/4 (v/v) | Insoluble | — |
Xylene | Soluble | 820 |
Methylcyclohexane (MCH) | Soluble | 950 |
Tetrahydrofuran (THF) | Soluble | 1,050 |
* MEK: Methyl-Ethyl-Keton. Grundsätzlich ist TUFTEC™︎ MP10 in Ketonen wie MEK und Ethylacetat unlöslich.
Wir unterstützen Ihre Produktentwicklung durch das Verbinden unterschiedlicher Materialien
TUFTEC™ MP10 trägt zur Realisierung von Verbindungen zwischen Polyolefinen und polaren Materialien bei. Wenn Sie die Entwicklung neuer Produkte mit Verbindung unterschiedlicher Materialien planen, kontaktieren Sie gerne Asahi Kasei. Wir schlagen Ihnen eine optimale Lösung entsprechend Ihren Anforderungen vor.
*Diese Seite wurde mit einem KI-basierten automatischen Übersetzungstool ins Französische übersetzt. Obwohl der Inhalt der Originalversion in Englisch überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können einige Ungenauigkeiten oder Interpretationsunterschiede bestehen bleiben. Für wichtige Punkte konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
