[an error occurred while processing this directive] [an error occurred while processing this directive]
  • Inizio
  • Soluzioni
  • Soluzione delle criticità nell'adesione di materiali dissimili

Soluzione delle criticità nell'adesione di materiali dissimili

TUFTEC™ MP10 di Asahi Kasei è un elastomero stirenico modificato con ammine che consente l'adesione tra poliolefine e materiali polari. Siamo attivamente impegnati nello sviluppo di nuove applicazioni in diversi settori.

Incollaggio di Materiali Dissimili

Contributo alla progettazione e sviluppo multimateriale tramite l'adesione di materiali dissimili

La tecnologia esclusiva di modifica terminale con ammine di TUFTEC™ MP10 di Asahi Kasei consente l'adesione tra poliolefine (PP, PE) e materiali polari. La flessibilità dell'elastomero riduce le sollecitazioni nell'area di adesione, prevenendo fessurazioni e distacchi.

State affrontando criticità nell'adesione di materiali dissimili?

  • Difficoltà nell'adesione tra poliolefine e materiali polari
    TUFTEC™ MP10 mostra un'eccellente adesione a PP e PE. Si lega inoltre efficacemente a diversi materiali polari, incluse resine polari e metalli difficili da incollare come l'alluminio (Al), risultando adatto all'adesione di materiali dissimili in applicazioni multimateriale.
  • Mancanza di flessibilità negli adesivi, che porta a durezza e fragilità / fessurazioni e distacchi dovuti alla differenza nei coefficienti di dilatazione lineare dei substrati
    TUFTEC™ MP10 è un elastomero termoplastico stirenico che possiede flessibilità ed elasticità, caratteristiche che contribuiscono a ridurre le sollecitazioni generate all'interfaccia di adesione.
  • Limitazioni nei metodi di lavorazione e nella gestione
    TUFTEC™ MP10 è disponibile in forma di pellet, consentendo la formazione di strati adesivi tramite estrusione o rivestimento con solvente. Può inoltre essere aggiunto come additivo ad altri materiali per modificarli, offrendo una processabilità superiore e maggiore flessibilità d'uso rispetto agli adesivi che richiedono polimerizzazione o agli adesivi in fogli.

    Come soluzione a queste criticità nell'adesione di materiali dissimili, TUFTEC™ MP10 di Asahi Kasei viene utilizzato e preso in considerazione.

Non esitate a contattarci per qualsiasi esigenza relativa all'adesione di materiali dissimili

TUFTEC™ MP10 risolve le criticità nell'adesione di materiali dissimili, migliora le prestazioni dei prodotti e aumenta la libertà progettuale. Per qualsiasi esigenza relativa all'adesione di materiali dissimili, non esitate a contattarci.

Contattaci

Caratteristica 1: interazione sia con poliolefine sia con materiali polari

Generalmente, per l'adesione ai materiali polari si utilizzano gruppi di modifica polari come l'anidride maleica. Tuttavia, l'anidride maleica modifica la catena principale del blocco morbido dell'elastomero, ostacolando l'interazione con le poliolefine.

TUFTEC™ MP10 è un elastomero con gruppi amminici modificati ai terminali molecolari. Questo consente l'interazione con materiali polari tramite i gruppi amminici, senza ostacolare l'interazione tra il blocco morbido e le poliolefine, garantendo così una buona compatibilità sia con le poliolefine sia con i materiali polari.

Questa caratteristica consente una forte interazione sia con le poliolefine sia con materiali polari come resine polari, metalli e cariche, garantendo un'eccellente adesione.

Struttura di MP10

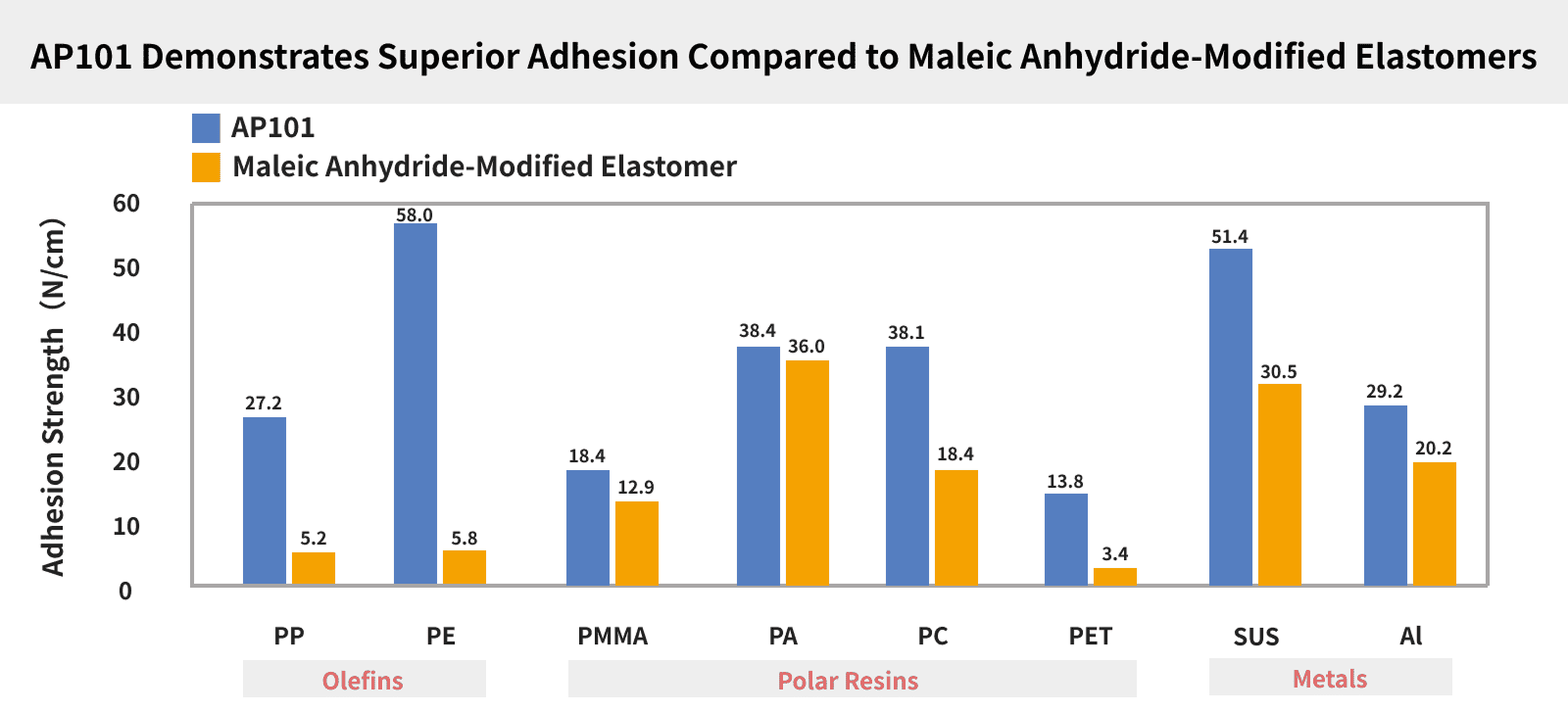

Test Conditions: Each material (2mm each) was laminated, preheated for 5 minutes, and then pressed for 5 minutes to create a laminate. After that, the elastomer layer was peeled off at 90°. (Preheating&pressure; temperature: PP, PE, PMMA: 120℃, PA, PC, PET: 180℃, SUS, Al: 200℃. Pressurizing pressure: 1kgf/cm2) *PP: Polypropylene, PE: Polyethylene, PMMA: Polymethyl methacrylate, PA: Polyamide, PC: Polycarbonate, PET: Polyethylene terephthalate, SUS: Stainless steel plate, Al: Aluminum

Grafico della resistenza all'adesione di MP10

Caratteristica 2: rilassamento delle sollecitazioni grazie alla flessibilità previene fessurazioni e distacchi

Quando si incollano materiali diversi, si generano sollecitazioni dovute alle differenze nei coefficienti di dilatazione lineare, che possono causare distacchi e fessurazioni.

TUFTEC™ MP10 non solo consente l'adesione tra poliolefine e materiali polari, ma la sua elevata elasticità e flessibilità riducono efficacemente le sollecitazioni generate all'interfaccia di adesione. Questo previene distacchi e fessurazioni causati da variazioni di temperatura o sollecitazioni esterne.

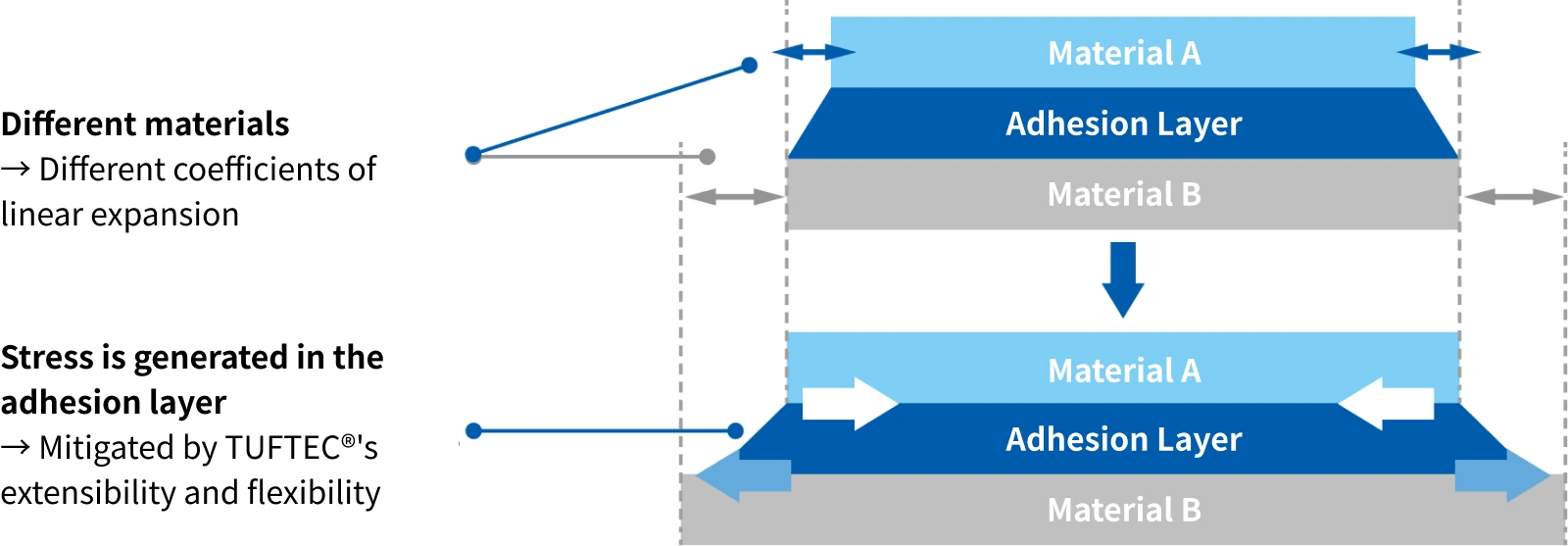

Rilassamento delle sollecitazioni con MP10

Caratteristica 3: eccellente processabilità e flessibilità d'uso

Gli adesivi convenzionali presentano limitazioni nei metodi di lavorazione e nella gestione, come la necessità di polimerizzazione o il taglio per adattarsi alla forma del substrato nel caso di adesivi in fogli.

TUFTEC™ MP10 è fornito in forma di pellet, consentendo la formazione di strati adesivi tramite vari metodi di lavorazione come l'estrusione e il rivestimento con solvente. Può anche essere utilizzato come additivo per altri materiali, offrendo una processabilità superiore e maggiore flessibilità d'uso.

Processabilità di MP10

Appendice: solubilità in solvente di TUFTEC™︎ MP10

Solvent Solubility (MP10 conc.; 25 wt. %) Solution Viscosity [mPa·s] (at 25 °C, MP10 conc.; 25 wt. %)
Toluene Soluble 750
Toluene/MEK* = 9/1 (v/v) Soluble 1,200
Toluene/MEK = 8/2 (v/v) Soluble 2,000
Toluene/MEK = 7/3 (v/v) Moderately Soluble 9,000
Toluene/MEK = 6/4 (v/v) Insoluble
Xylene Soluble 820
Methylcyclohexane (MCH) Soluble 950
Tetrahydrofuran (THF) Soluble 1,050

* MEK : Metiletilchetone. Fondamentalmente, TUFTEC™︎ MP10 è insolubile in chetoni, come MEK ed etilacetato.

Supportiamo lo sviluppo dei vostri prodotti tramite l'adesione di materiali dissimili

TUFTEC™ MP10 contribuisce alla realizzazione dell'adesione tra poliolefine e materiali polari. Se state valutando lo sviluppo di nuovi prodotti che utilizzano l'adesione di materiali dissimili, contattate Asahi Kasei. Proporremo la soluzione ottimale in base alle vostre esigenze.

Contattaci

[an error occurred while processing this directive]
