PB・PB耐擦傷シリーズ

旭化成のデルペット™「ピアノブラック(PB)シリーズ」は、塗装レスで高い漆黒性と高い光沢性を両立したメタクリル樹脂です。耐擦傷性に優れた製品もご用意しています。

PBシリーズ

塗装レスで高い漆黒性と
光沢性を実現

デルペット™️ピアノブラックシリーズは、一般の黒色アクリルと同等の耐候性を持ちながら、一般黒色以上の漆黒性を持ちます。クリア塗装なしでも光沢性が高いことも特長です。また、耐擦傷性に優れたものもご用意しており、美しい外観を長期間維持できます。

PB・PB耐擦傷シリーズの詳細


PB・PB耐擦傷シリーズの特長

とにかく黒く、高級感のある外観を実現

高い耐候性で長期間外観を維持

塗装レスで環境負荷を低減

光沢があり、クリア塗装を施す必要がない

耐擦傷性を持つグレードも存在

一般アクリルと同等の成形加工性・機械強度

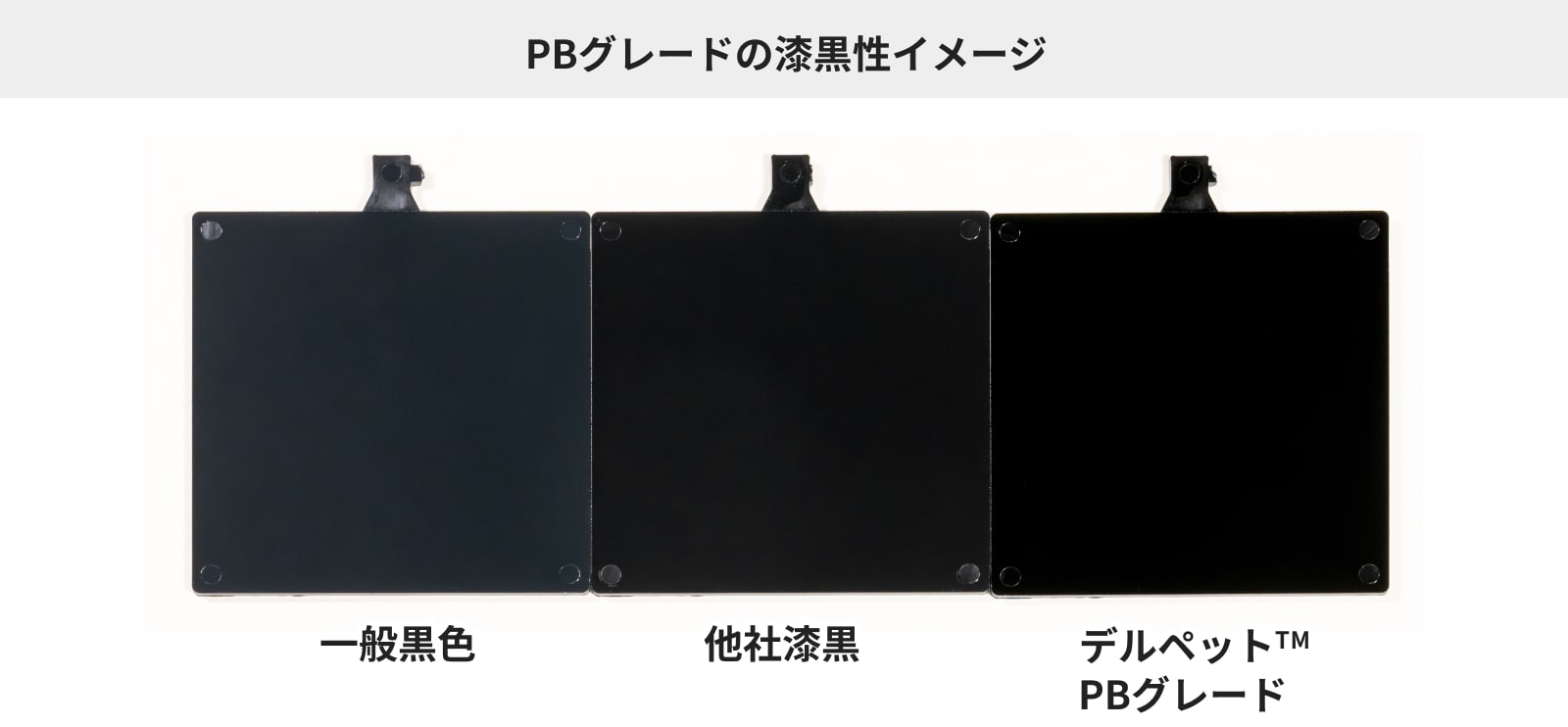

PBシリーズの漆黒性イメージ

デルペット™︎のピアノブラック(PB)シリーズは、一般黒色のメタクリル樹脂に比べて、外光反射が少なく、高い漆黒性を実現します。

PBグレードの漆黒性イメージ

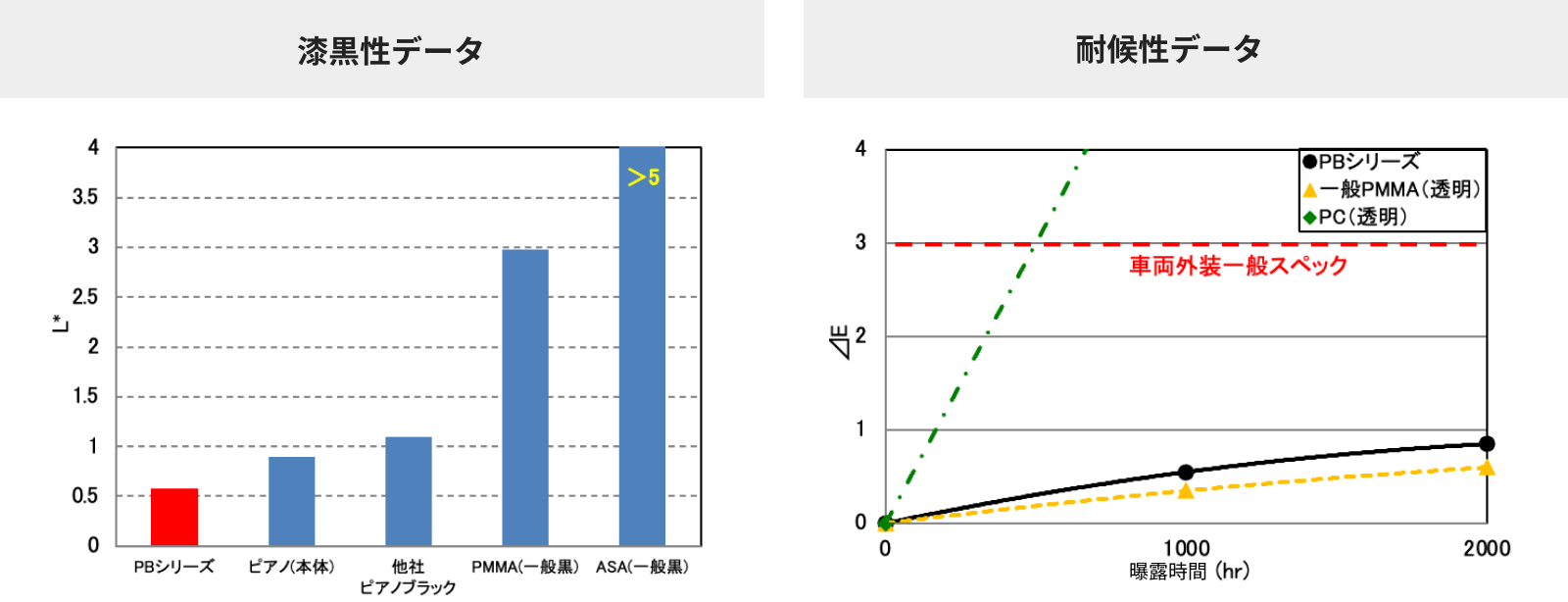

PBシリーズの「漆黒性」「耐候性」データ

※本物性値は代表値であり、保証値ではありません

デルペット™︎のピアノブラック(PB)シリーズは、その高い漆黒性と耐候性を両立しています。そのため長く漆黒性を表現し続ける必要のある、屋外での利用に適しています。

PBグレードのデータ

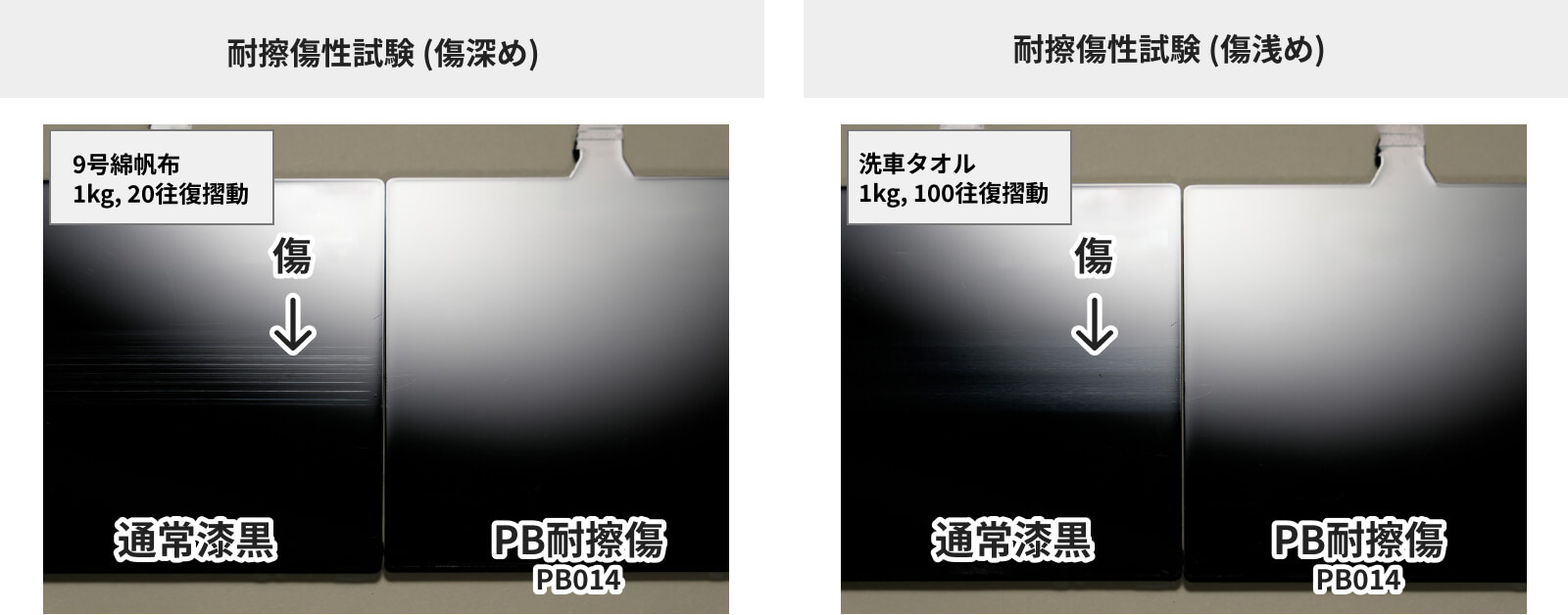

PBシリーズの耐擦傷性試験

一般的に漆黒性が高いものは傷が目立ちやすいですが、デルペット™︎のピアノブラック(PB)耐擦傷シリーズは、漆黒性と傷つきにくさを兼ね備えています。

耐擦傷試験

PB・PB耐擦傷性シリーズの用途

自動車外装(リアランプ周縁部、ピラー、リアガーニッシュ等)

家電製品

自動車内装

楽器


PBシリーズの物性表

※本物性値は代表値であり、保証値ではありません

物性項目 ISO試験法 単位 一般グレード バイモーダルグレード
PB01 PB21 PB22 PB23
耐熱 高流動 耐溶剤 良流動、耐溶剤
1.流動特性 メルトフロ-レイト
(230°C、37.3N)
1133 g/10min 2 1.8 0.6 1.0
スパイラル長さ / 肉厚:2mm、樹脂温:250°C、型温:60°C、樹脂圧:75MPa 旭化成PMMA法 cm 27 33 27 30
2.機械的特性 引張弾性率 527-1/1A/1 MPa 3300 3300 3300 3300
引張破壊応力 527-1/1A/5 MPa 77 77 77 77
引張破壊ひずみ 527-1/1A/5 % 6 5 7 6
曲げ弾性率 178 MPa 3300 3300 3300 3300
曲げ強さ 178 MPa 130 130 130 130
シャルピー衝撃強さノッチなし 179/1eU kJ/m2 22 22 24 24
シャルピー衝撃強さノッチ付き 179/1eA kJ/m2 1.4 1.3 1.4 1.4
3.熱的特性 荷重たわみ温度(1.8MPa) 75-1,2 °C 100 100 98 98
ビカット軟化温度 306B50 °C 108 108 106 106
4.その他の特性 明度L* SCE方式分光測定法(光源:D65/10°視野) <1.0 <1.0 <1.0 <1.0
色度a*/b* -0.3/-1.3 -0.3/-1.3 -0.3/-1.3 -0.3/-1.3
吸水率(23°C、24hr) 62method1 % 0.3 0.3 0.3 0.3
密度 1183 g/cm3 1.19 1.19 1.19 1.19
ロックウェル硬さMスケール 2039-2 100 100 95 98
成形収縮率 旭化成PMMA法 % 0.2~0.6 0.2~0.6 0.2~0.6 0.2~0.6

PB耐擦傷シリーズの物性表

※本物性値は代表値であり、保証値ではありません

物性項目 ISO試験法 単位 一般グレード バイモーダル
XPB014 PB013 PB033 PB233
開発品 耐熱 良流動・耐熱 良流動・耐熱
1.流動特性 メルトフロ-レイト
(230°C、37.3N)
1133 g/10min 3.1 2.0 6.0 1.0
スパイラル長さ / 肉厚:2mm、樹脂温:250°C、型温:60°C、樹脂圧:75MPa 旭化成PMMA法 cm 27 34 30
2.機械的特性 引張弾性率 527-1/1A/1 MPa 3300 3300 3300
引張破壊応力 527-1/1A/5 MPa 75 77 75 77
引張破壊ひずみ 527-1/1A/5 % 5 6 5 6
曲げ弾性率 178 MPa 3020 3300 3300 3300
曲げ強さ 178 MPa 116 130 120 130
シャルピー衝撃強さノッチなし 179/1eU kJ/m2 20 21 19 22
シャルピー衝撃強さノッチ付き 179/1eA kJ/m2 1.3 1.2 1.2 1.2
3.熱的特性 荷重たわみ温度(1.8MPa) 75-1,2 °C 94 100 100 98
ビカット軟化温度 306B50 °C 104 109 109 107
4.その他の特性 明度L* SCE方式分光測定法(光源:D65/10°視野) 0.4 <1.0 <1.0 <1.0
色度a*/b* 0.1/-0.3 0.1/-0.4 0.1/-0.4 0.1/-0.4
吸水率(23°C、24hr) 62 method1 % 0.3 0.3 0.3
密度 1183 g/cm3 1.19 1.19 1.19
ロックウェル硬さMスケール 2039-2 100 98 98
成形収縮率 旭化成PMMA法 % 0.2~0.6 0.2~0.6 0.2~0.6

技術情報
