Geeignete Typen für die Modifikation von Polyamid (PA)

Die TUFTEC™ M-Serie von Asahi Kasei umfasst Typen, die sich ideal zur Modifikation von Polyamid (PA) eignen, um Flexibilität und Schlagzähigkeit zu verleihen.

Geeignete Typen für die Modifikation von Polyamid (PA)

M-Serie: Die optimale Wahl zur Verbesserung der Schlagzähigkeit von PA

Die TUFTEC™ M-Serie, ein modifiziertes SEBS, verleiht Polyamid durch feine Dispersion im Material Schlagzähigkeit und Flexibilität. Sie trägt zudem zur Reduzierung der Wasseraufnahme und zur Verbesserung der Zähigkeit bei.

Detaillierte Informationen zu geeigneten Typen für die Modifikation von Polyamid (PA)

Optimale Typen zur Verbesserung der Schlagzähigkeit von Polyamid

Die TUFTEC™ M-Serie umfasst vier empfohlene Typen mit unterschiedlichem Styrolgehalt.

TUFTEC™ M1911
SEBS, modifiziert mit Maleinsäureanhydrid. Die Zugabemenge ist relativ gering, wodurch die Reaktivität und hohe Viskosität der Harzformulierung begrenzt und dennoch eine Modifikation ermöglicht wird.
Mehr erfahren
TUFTEC™ M1913
Ein hoher Anteil an Maleinsäureanhydrid sorgt für gute Reaktivität mit PA. Der mittlere Styrolgehalt ermöglicht eine Modifikation mit nur geringem Verlust an Steifigkeit des Zielharzes.
Mehr erfahren
TUFTEC™ M1943
Ein hoher Anteil an Maleinsäureanhydrid sorgt für gute Reaktivität mit PA. Der niedrige Styrolgehalt ermöglicht die Flexibilisierung polarer Harze.
Mehr erfahren
TUFTEC™ M1981
SEBS, modifiziert mit Maleinsäureanhydrid. Dieser Typ weist den niedrigsten Styrolgehalt der M-Serie auf und ermöglicht die Flexibilisierung polarer Harze.
Mehr erfahren

Verbesserung von Schlagzähigkeit und Flexibilität mit der TUFTEC™ M-Serie

Polyamid bietet hohe mechanische Festigkeit, Wärme- und Chemikalienbeständigkeit und wird daher häufig für Spritzgussteile in der Automobilindustrie, im Maschinenbau und in Haushaltsgeräten eingesetzt. Allerdings bestehen Herausforderungen bei der Schlagzähigkeit bei niedrigen Temperaturen und durch Feuchtigkeitsaufnahme bedingte Veränderungen der mechanischen Eigenschaften.

Die TUFTEC™ M-Serie ist ein modifiziertes SEBS. Das an das SEBS-Rückgrat graftierte Maleinsäureanhydrid reagiert mit dem Polyamid, sodass das modifizierte SEBS fein im Polyamid dispergiert wird. Dadurch werden Schlagzähigkeit und Flexibilität erzielt.

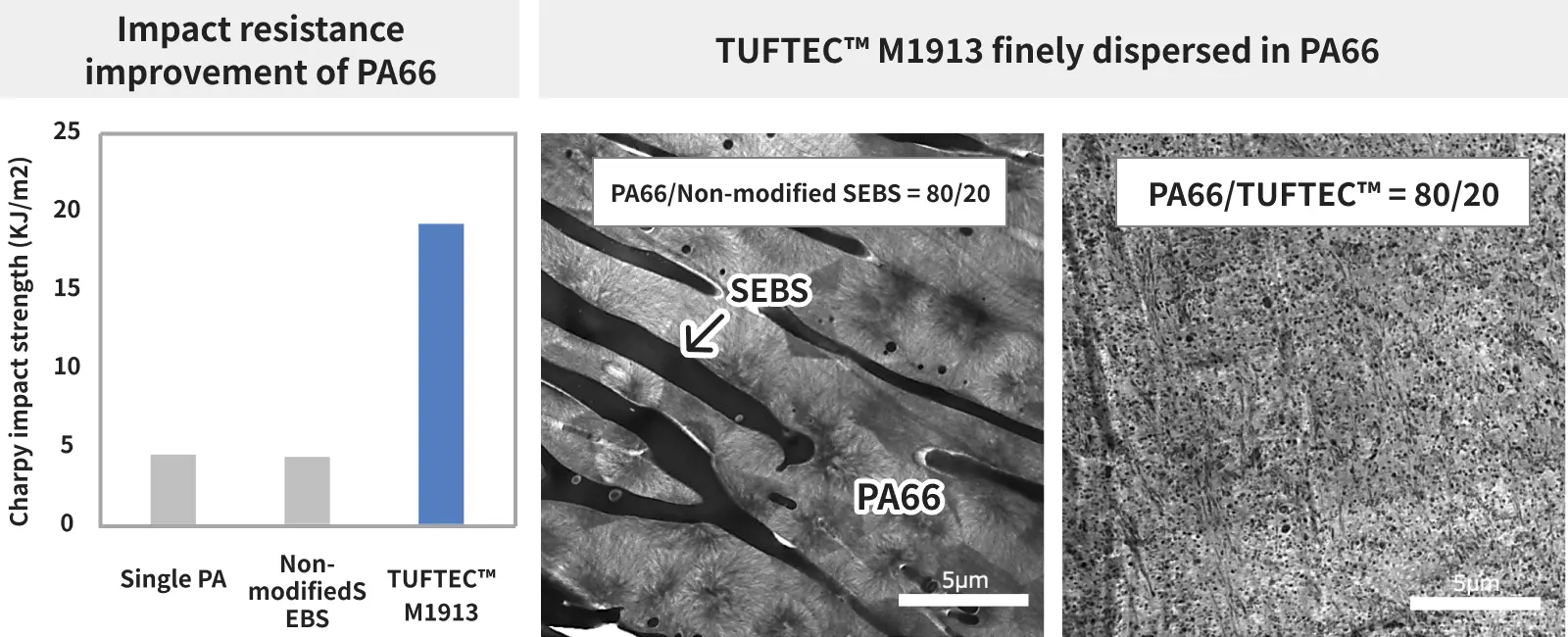

Linke Abbildung: Die Zugabe von TUFTEC™ M1913 zu PA66 erhöht die Charpy-Schlagzähigkeit deutlich und verbessert die Schlagzähigkeit von PA66 erheblich. Rechte Abbildung: Fein dispergiertes TUFTEC™ M1913 in PA66.

Verbesserte Schlagzähigkeit von PA66: TUFTEC™ ist fein in PA66 dispergiert

Die TUFTEC™ M-Serie ermöglicht eine reduzierte Wasseraufnahme in PA

Polyamid (PA) ist dafür bekannt, dass seine mechanischen Eigenschaften durch Feuchtigkeitsaufnahme beeinflusst werden. Durch Zugabe von TUFTEC™ M1913 kann dem Polyamid eine sehr gute Wasserbeständigkeit verliehen werden. Polyamid mit TUFTEC™ M1913 weist nach Wasserlagerung eine geringere Gewichtsänderung auf als nicht modifiziertes Polyamid (siehe Abbildung unten).

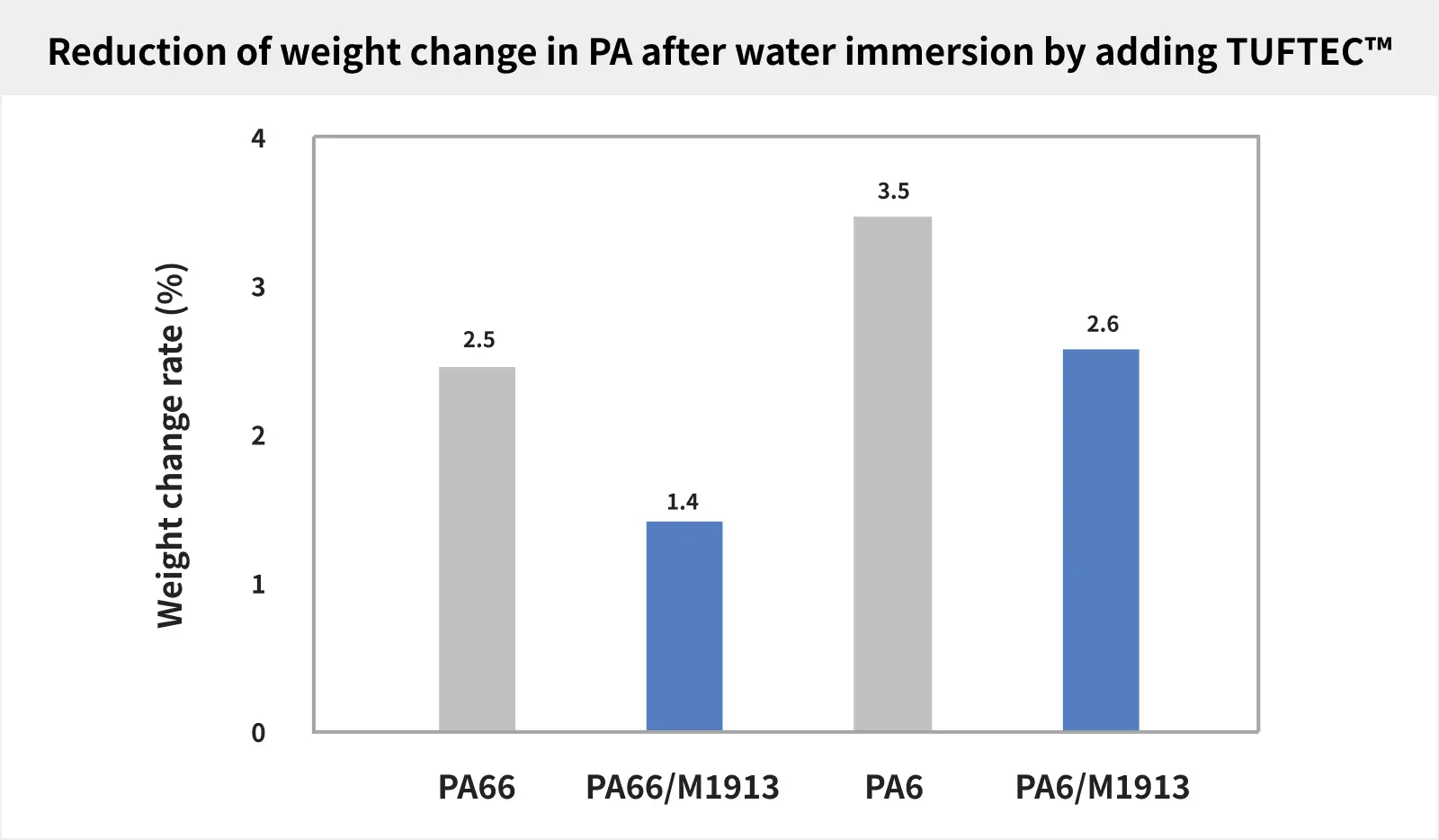

Gewichtsänderungsrate von PA66 oder PA6 mit TUFTEC™ M1913 nach Wasserlagerung. Die Zugabe von TUFTEC™ führt zu einer geringeren Gewichtsänderung im Vergleich zu nicht modifiziertem Material (reduzierte Wasseraufnahme in Polyamid). 【Testbedingungen Wasseraufnahme】 23 °C, 1 Woche, das Gewicht wurde nach Wasserlagerung und Abwischen der Oberfläche bestimmt.

Die Zugabe von TUFTEC™ verringert die Gewichtsänderung nach Wasserlagerung.

Verwandte Anwendungen

Automobilteile
Automobilteile
TUFTEC™ und S.O.E.™ von Asahi Kasei ermöglichen sowohl Gewichtsreduzierung als auch Sicherheit durch ihre sehr gute Schlagzähigkeit und Isolationsfähigkeit.
Mehr erfahren
Umspritzen
Umspritzen
TUFTEC™ und S.O.E.™ von Asahi Kasei sorgen als Elastomer-Compounds für stabile und optisch ansprechende Formteile.
Mehr erfahren

＊Diese Website wurde mithilfe eines KI-gestützten automatischen Übersetzungstools ins Deutsche übersetzt. Während die englische Originalversion überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können Ungenauigkeiten oder Interpretationsunterschiede bestehen. Bei wichtigen Informationen konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
