AsahiKASEI

基本物性

サンフォース® (参考)
PPE樹脂
発泡倍率 【cc/g】 3.5 5 7 10 -
密度 ASTM D792 g/L 285 200 140 100 1080
機械的
性質
引張 JIS K6767
(ISO 1798)
強度 【MPa】 2.8 2.6 1.8 1.0
伸び 【%】 2 2 2 3
圧縮 S K722JI0 5% 【MPa】 2.6 2.3 1.6 1.0
(ISO 844) 10% 【MPa】 2.9 1.9 1.1
引裂 JIS K6767 強度 【N/cm】 100 66 44
硬度 JIS K6253 スプリング式 E93 E89 E83
曲げ JIS K7221
(ISO 1209)
強度 【MPa】 5.1 4.6 2.7 1.6
破断歪 【%】 3.8 3.4 4.3
曲げ弾性率 【MPa】 120 90 70 40 2390
耐摩耗性 ASTM D1044 60rpm -1000r
250g
【mg】 6 6 17 3.4
熱的性質 燃焼性 UL94 V-0 3mm≦ V-0 3mm≦ V-0 3mm≦ V-0 5mm≦ V-0
FMV-SS302 3mm 適合 適合 適合 適合
鉄道車両 4.5mm 難燃性 難燃性 難燃性
酸素指数 JIS K7201 【%】 29 29 29 29 29
寸法変化率 JIS K6767 100℃ 【%】 0.6 0.8 1.2
線膨張係数 ASTM D696 5~40℃ 【mm/mm・℃】 5×10-5 7×10-5
熱伝導率 JIS A1412 【W/m・K】 0.041 0.038 0.034 0.15
荷重たわみ温度 旭化成法 13mm巾×10mmt
0.3mm 0.34MPa
115 113 109 105
フォギング試験 ISO 6452 100℃ 3hrs Gloss【%】 99.0 99.3
Haze【%】 0.2 0.2
電気的性質 絶縁破壊強さ IEC 60243 【kV/mm】 5.1 4.6 29
物理的
性質
吸水率 JIS K6767B 【g/100cm2】 0.02 0.02 0.03
水蒸気透過 ASTM E96 【g/m2・h】 0.05 0.12

耐熱性について

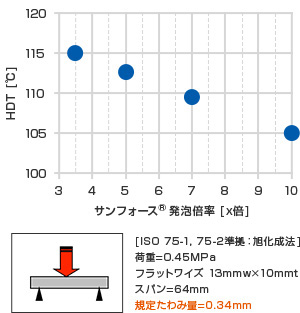

短期的耐熱性評価

HDT (Heat Deflection Temperature)
ISO 75-1,75-2準拠 旭化成法 フラットワイズ
厚み 10mm
13mm
曲げ閾値 0.34mm
曲げ荷重 0.45MPa
耐熱性について
