Für die Modifikation von Polypropylen (PP) geeignete Sorten

TUFTEC™ bietet drei empfohlene Sorten zur Verbesserung von Flexibilität und Transparenz, je nach gewünschtem Grad an Flexibilität, Transparenz und weiteren Eigenschaften.

Polypropylen (PP) besitzt einen Glasübergangspunkt nahe 0°C, was zu Problemen wie Versprödung bei niedrigen Temperaturen und verringerter Transparenz durch Lichtstreuung an kristallinen Partikeln führt.

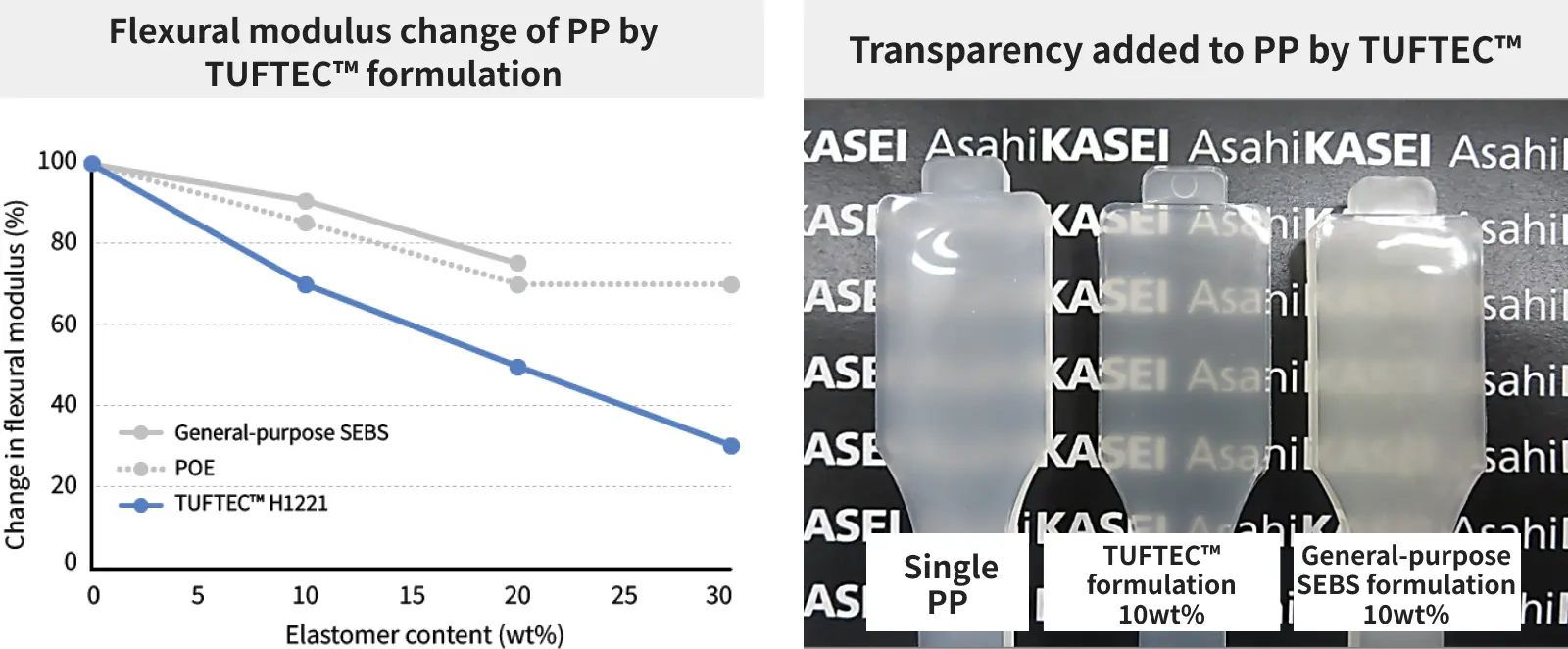

TUFTEC™ löst diese Probleme. Durch Zugabe von TUFTEC™ wird das Biegemodul von PP verringert, wodurch eine hohe Flexibilität erreicht wird. Im Vergleich zu olefinischen Elastomeren (POE) und Standard-SEBS ist der Effekt von TUFTEC™ besonders ausgeprägt (siehe Abbildung unten).

Darüber hinaus verbessert TUFTEC™ die Transparenz von PP-Produkten. Für die PP-Modifikation entwickeltes TUFTEC™ zeigt eine hervorragende Kompatibilität mit PP und hemmt die Kristallisation durch gleichmäßige Verteilung. Dadurch wird die Transparenz von PP-Produkten deutlich erhöht (siehe Abbildung unten).

Polypropylen (PP) besitzt einen Glasübergangspunkt um 0°C und ist daher bei niedrigen Temperaturen versprödungsanfällig.

• TUFTEC™ H1062:

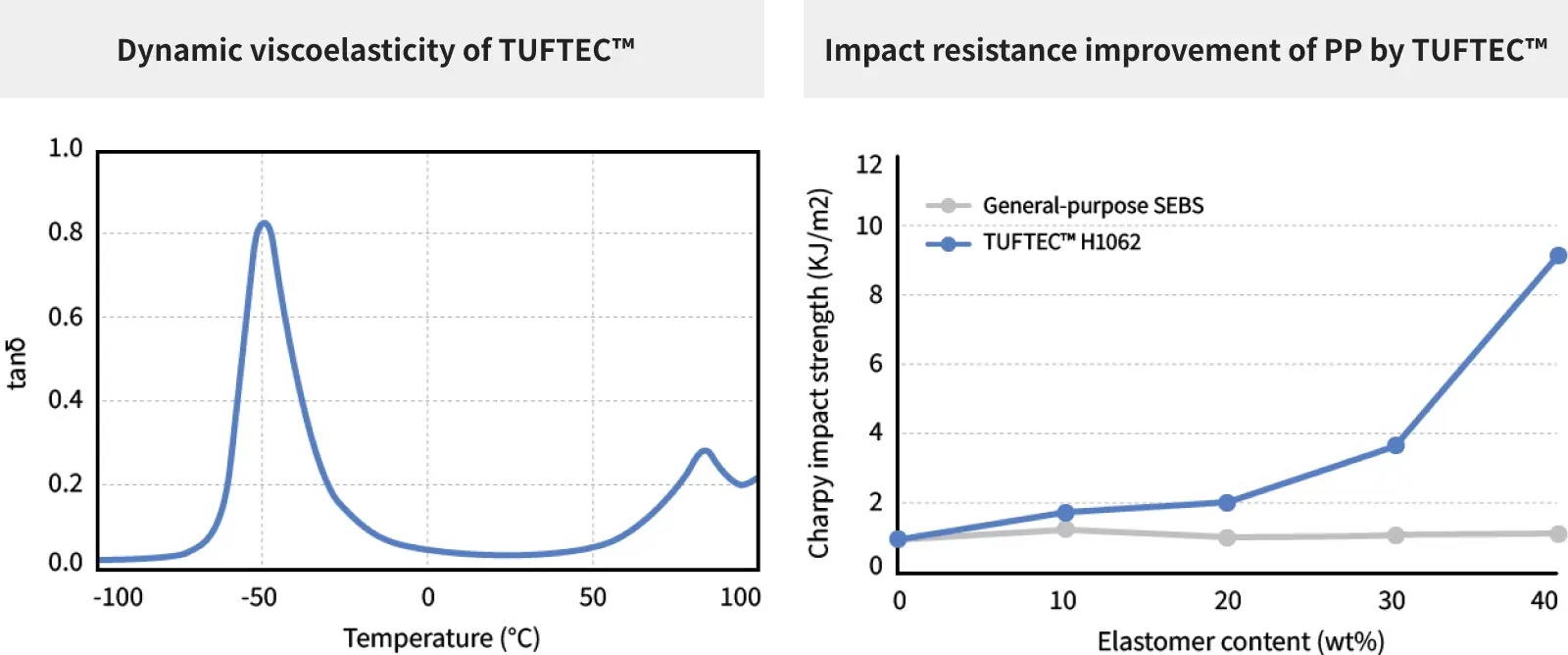

  Mit einem tanδ-Peak um -50℃ (Glasübergangspunkt -50℃) verleiht es Polypropylen eine ausgezeichnete Schlagzähigkeit bei niedrigen Temperaturen. Der butadienbasierte Weichblock ist vollständig hydriert, was eine hervorragende Witterungs- und Wärmealterungsbeständigkeit gewährleistet.

TUFTEC™ bietet drei empfohlene Sorten zur Verbesserung der Heißsiegelfähigkeit, abhängig von der gewünschten Siegelnahtfestigkeit.

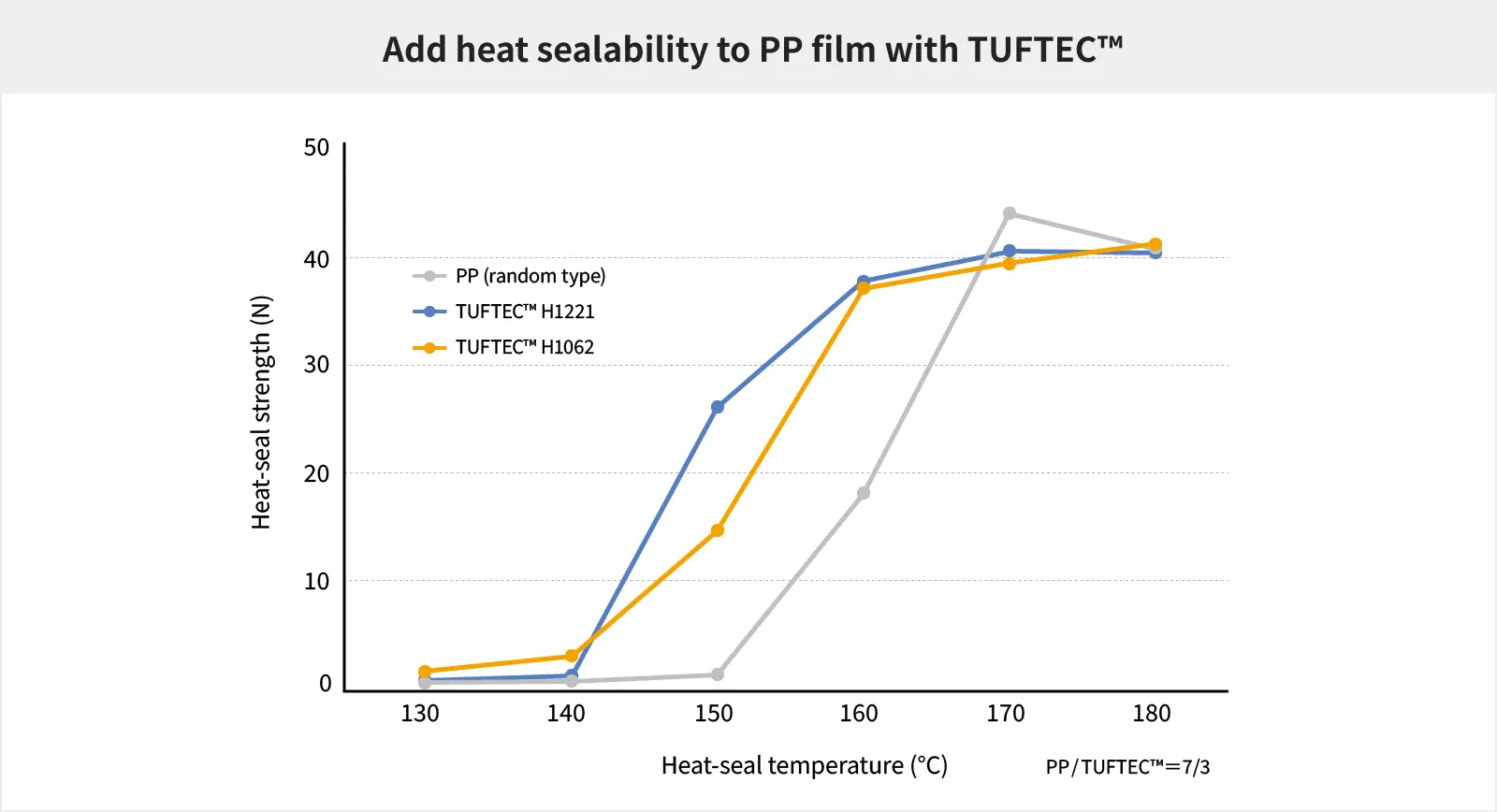

Durch das Mischen von TUFTEC™ mit Polypropylen (PP) wird Heißsiegelfähigkeit verliehen. Die Heißsiegelfähigkeit von TUFTEC™ variiert je nach Sorte und Mischungsverhältnis. Es kann in Typ A und Typ B eingeteilt werden, die unterschiedliche Siegelnahtfestigkeiten aufweisen. Durch die Kombination von Typ A und Typ B TUFTEC™ in der Siegelschicht und Anpassung des Mischungsverhältnisses kann die Siegelnahtfestigkeit individuell eingestellt werden.

• Typ A (H1221)
  Zeigt eine hohe Siegelnahtfestigkeit bei 150℃. Die Siegelkurve steigt steil an, was zu Folien mit hoher Siegelbarkeit führt.
• Typ B (H1062)
  Zeigt eine geringe Siegelnahtfestigkeit um 150℃. Die Siegelkurve steigt allmählich an, sodass die Siegelnahtfestigkeit durch Anpassung der Siegeltemperatur leicht gesteuert werden kann.
