合成例
合成条件－１
MDI/Polyol/1,4-BDL=2/1/1
| 1)PU溶液の溶剤 |
DMF |
| 2)PU溶液の不揮発分 |
20% |
| 3)PU溶液作成時の反応停止剤 |
モノアルコール |
| 4)PU溶液のフィルムへ塗工した際の仕上がり膜厚 |
約100μ |
軟質PUのS-Sカーブ
「合成条件－１」のフィルム物性を、JIS K7311に準じて測定しました。
ポリウレタンの引張試験
[測定条件]
ポリウレタン処方： MDI/Polyol/1,4-BDO=2/1/1
条件：JIS K7311に準じる
テストピース：2mm×60mm短冊
測定機：テンシロン引張試験機
耐熱水分解性
合成条件－1のフィルムを100℃の熱水中に14日間浸漬し、分子量測定と引張試験を実施しました。
- 分子量変化
PCD系ポリウレタンは、ポリエーテル系やポリエステル系と比較して、分解し難いことが認められます。
100℃の熱水に浸漬したポリウレタンフィルムの分子量変化
[ポリウレタン処方] MDI/Polyol/1,4-BDO=2/1/1

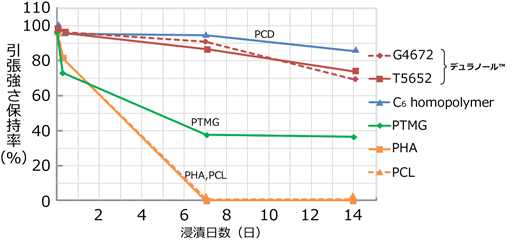

- 引張試験
引張強伸度でも分子量と同様の変化が見られます。すなわち、各ポリオールを比較すると、デュラノール™、ホモポリマータイプのポリカーボネートジオール（PCD）が優れ、PCL、PHAの物性低下が激しくなります。PTMGはそれらの中間位の劣化を示します。
耐薬品性
合成条件－1のフィルムをオレイン酸またはエタノールに1週間浸漬後、膨潤度(重量変化=後-前/前)を測定しました。
- 各種ポリオールの耐オレイン酸性
ポリカーボネートジオール（PCD)を用いたポリウレタンは、他のポリオールを用いたものと比較して、耐オレイン酸性が高くなります。さらに、ポリカーボネートジオール（PCD)においてもカーボネート結合量が多いほど耐オレイン酸性が高くなる傾向にあります。
オレイン酸（23℃）に1週間浸漬したポリウレタンフィルムの物性変化
[ポリウレタン処方] MDI/Polyol/1,4-BDO=2/1/1

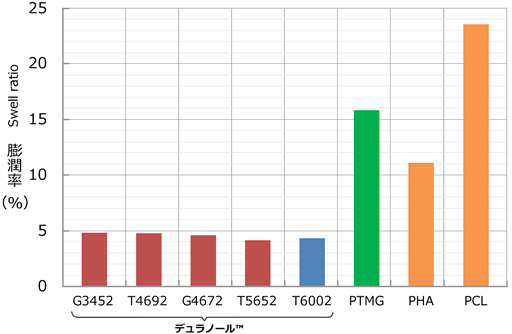

- 各種ポリオールの耐エタノール性
ポリカーボネートジオール（PCD)を用いたポリウレタンは、他のポリオールを用いたものと比較して、耐エタノール性が高くなります。
50wt%のエタノール（23℃の水溶液）に1週間浸漬したポリウレタンフィルムの物性変化
合成条件－２
H12MDI / Polyol / IPDA = 2 / 1 / 1
| 1)PU溶液の溶剤 |
DMF |
| 2)PU溶液の不揮発分 |
30% |
| 3)PU溶液作成時の反応停止剤 |
アルキルアミン |
| 4)PU溶液のフィルムへ塗工した際の仕上がり膜厚 |
約100μ |
耐熱性
合成条件－２のフィルムを120℃で保存した際の強度保持率を測定しました。
PCD系ポリウレタンは高温で保存した後も高い強度保持率を示します。
（120℃で保存したポリウレタンフィルムの物性変化）
[ポリウレタン処方] H12MDI/Polyol/IPDA=2/1/1
