Ottenere superiore reticolabilità con la tecnologia di idrogenazione selettiva
La TUFTEC™ Serie P è un tipo speciale di elastomero termoplastico stirenico (SBBS) con idrogenazione selettiva tramite la tecnologia proprietaria di Asahi Kasei. Rispetto agli SBS non idrogenati, offre superiore stabilità termica; rispetto alla serie H completamente idrogenata, presenta eccellenti prestazioni a basse temperature, lavorabilità e reticolabilità.
Dettagli della TUFTEC™ Serie P
L'idrogenazione selettiva conferisce elevata resistenza all'impatto e ottima elasticità al rimbalzo

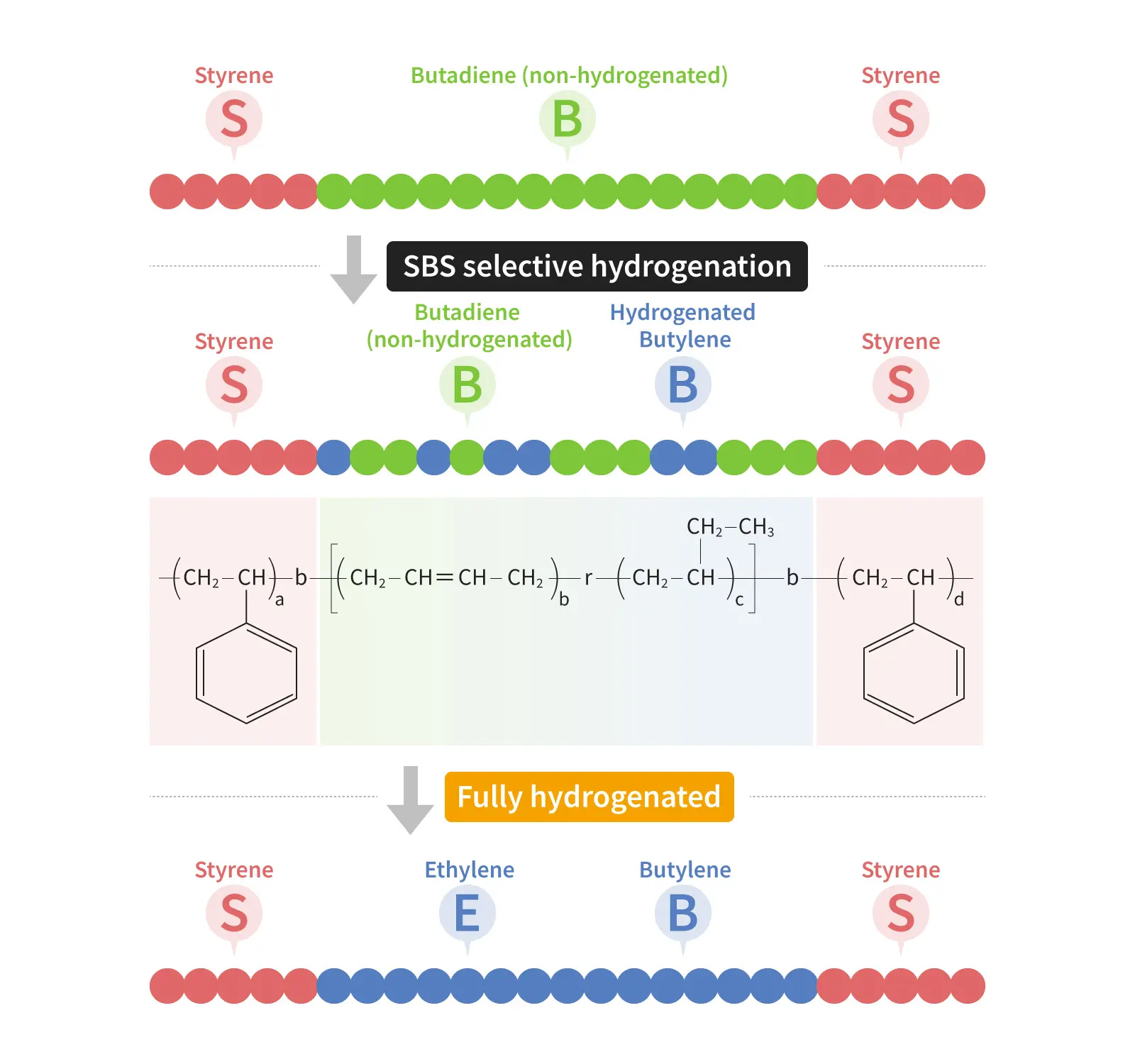

La TUFTEC™ Serie P è un elastomero termoplastico stirenico (SBBS) con blocchi flessibili derivati dal butadiene parzialmente idrogenati, che la rendono un grado unico sviluppato da Asahi Kasei. Rispetto ai tipi non idrogenati, SBBS offre superiore stabilità termica. Rispetto alla serie H completamente idrogenata, si distingue per prestazioni a basse temperature, lavorabilità e reticolabilità più elevate. Queste proprietà rendono la TUFTEC™ Serie P idonea per prodotti che richiedono maggiore resistenza all'impatto e elasticità al rimbalzo.
Caratteristiche della TUFTEC™ Serie P
Eccellente reticolabilità
Resistenza all'impatto a basse temperature
Basse proprietà dielettriche
Elevata flessibilità
Resistenza alla degradazione ossidativa, resistenza ai raggi UV
Lavorabilità
Esperienza applicativa della TUFTEC™ Serie P
Elenco delle tipologie della TUFTEC™ Serie P
| Measurement Conditions | Unit | P1083 | P1500 | P5051 | P2000 | ||
| Density | ISO 1183 | g/cm3 | 0.91 | 0.93 | 0.96 | 0.99 | |
| Styrene | Asahi Kasei Method | wt% | 20 | 30 | 47 | 67 | |
| MFR | 230°C・ 2.16kg | ISO 1133 | g/10 minutes | 14.2 | 34.7 | 16.9 | 24.7 |
| A Hardness | 0s | ISO 7619 | - | 61 | 79 | ＞90 | ＞90 |
| 10s | 59 | 74 | ＞90 | ＞90 | |||
| D Hardness | 0s | ISO7619 | - | 42 | 66 | ||
| 10s | 42 | 65 | |||||
| Tensile Properties | 100%Mo. | ISO 37 | MPa | 1.7 | 2.1 | 8.5 | Break |
| 200%Mo. | MPa | 2.1 | 2.1 | 8.8 | Break | ||
| 300%Mo. | MPa | 2.7 | 2.2 | 10.2 | Break | ||
| Tensile Strength at Break | MPa | 11.0 | 3.6 | 31.1 | 24.7 | ||
| Elongation at Break | % | 730 | 1,168 | 646 | <100 | ||
| Melt Viscosity (200°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 900 | 435 | 468 | 382 |
| 1.216(1/s) | 306 | 142 | 266 | 161 | |||
| Melt Viscosity (230°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 439 | 163 | 224 | 178 |
| 1.216(1/s) | 191 | 68 | 84 | 52 | |||
| tanδPeak Temperature | Torsion Mode, 1Hz | °C | -52 | -67 | -66 | -69 | |
| Refractive Index | JIS K 7142 | - | 1.50 | 1.52 | 1.54 | 1.59 | |
| Product Form | - | - | Pellets | ||||
