Compatibilità con resine polari e adesione a diversi materiali
TUFTEC™ Serie M è un elastomero modificato con gruppi polari incorporati nella molecola. Mostra elevata compatibilità con diverse resine polari, risultando adatto come modificante o compatibilizzante per materie plastiche tecniche. Inoltre, la sua eccellente adesione a metalli e altri materiali ne consente l'utilizzo come adesivo.
Dettagli della TUFTEC™ Serie M
La modifica contribuisce a risolvere le sfide di compatibilità con resine polari e adesione a diversi materiali, inclusi i metalli

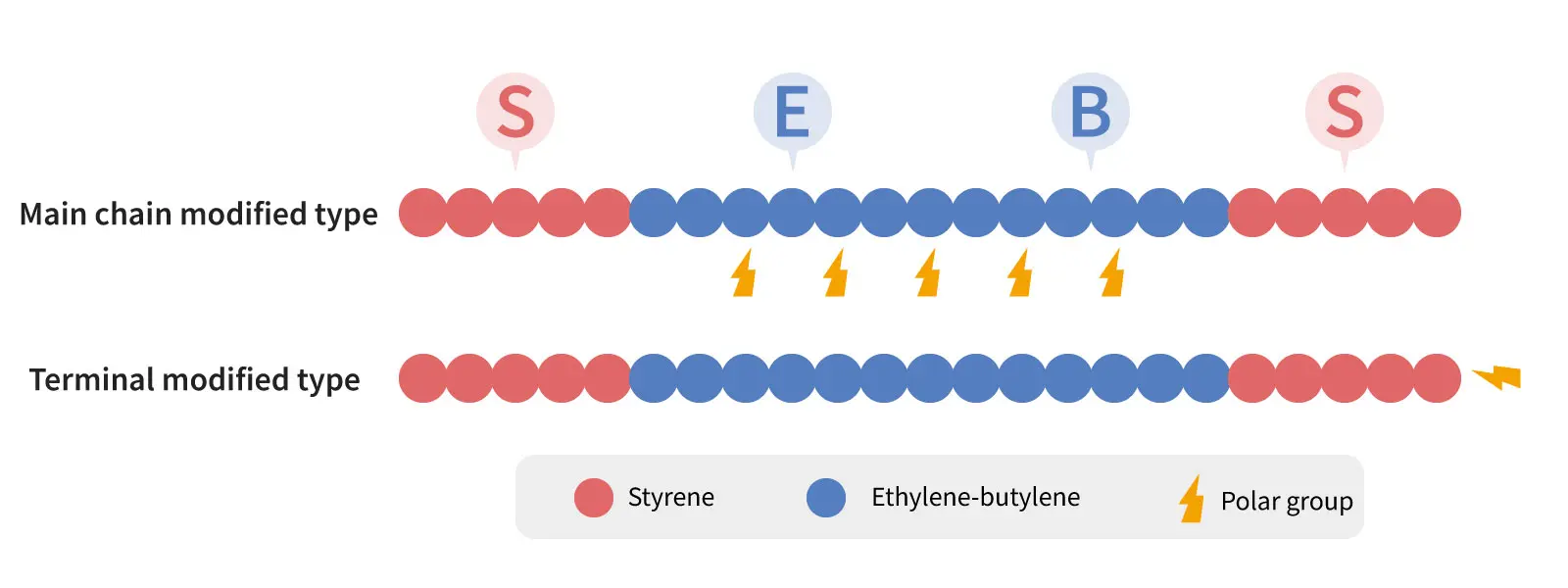

TUFTEC™ Serie M è un prodotto con gruppi polari incorporati nella molecola SEBS. Sono disponibili due tipologie, a seconda della posizione di introduzione dei gruppi polari.
La tipologia modificata sulla catena principale presenta gruppi polari innestati sul blocco morbido, offrendo una reattività elevata.
La tipologia modificata alle estremità ha punti di reazione limitati, consentendo un facile controllo della reattività con il materiale di destinazione.
L'introduzione di gruppi polari migliora le eccellenti proprietà delle serie H e P, offrendo maggiore reattività con diverse resine polari e interazione con ioni metallici. Può essere utilizzato come modificante per materie plastiche tecniche, come adesivo e come compatibilizzante per resine polari e non polari.
Caratteristiche della TUFTEC™ Serie M
Elasticità della gomma e alta flessibilità
Conferisce resistenza agli urti a basse temperature
Dispersibilità dei cariche
Elevata reattività con resine polari
Resistenza alla degradazione ossidativa e prestazioni ai raggi UV
Adesione ai metalli
Applicazioni della TUFTEC™ Serie M
Elenco dei gradi della TUFTEC™ Serie M
Measurement Conditions | Unit | M1943 | M1913 | M1911 | M1981 | MP10 | ||
Modification | - | - | Maleic anhydride | Amine | ||||
Addition Rate | Titration method | wt% | 1.8 | 1.8 | 0.4 | 0.7 | - | |
Density | ISO 1183 | g/cm3 | 0.91 | 0.95 | 0.93 | 0.90 | 0.92 | |
Styrene | Asahi Kasei method | wt% | 20 | 29 | 31 | 13 | 32 | |
MFR | 230°C・ 2.16kg | ISO 1133 | g/10 min | 6.5 | 6.5 | 4.2 | 7.2 | 4.6 |
A Hardness | 0s | ISO 7619 | - | 65 | 82 | 76 | 37 | 90 |
10s | 62 | 77 | 74 | 27 | 86 | |||
Tensile Properties | 100%Mo. | ISO 37 | MPa | 2.2 | 4.5 | 4.8 | 0.5 | 4.8 |
200%Mo. | MPa | 2.9 | 5.3 | 5.3 | 0.6 | 4.9 | ||
300%Mo. | MPa | 4.2 | 7.1 | 6.8 | 0.7 | 6.7 | ||
Tensile Strength | MPa | 13.0 | 15.9 | 16.0 | 6.1 | 38.6 | ||
Elongation at Break | % | 618 | 582 | 622 | 1,306 | 562 | ||
Melt Viscosity (200°C) | 122(1/s) | Asahi Kasei method | Pa・s | 1,512 | 1,530 | 1,861 | 1,032 | 2,138 |
1.216(1/s) | 438 | 387 | 417 | 227 | 468 | |||
Melt Viscosity (230°C) | 122(1/s) | Asahi Kasei method | Pa・s | 683 | 659 | 907 | 557 | 900 |
1.216(1/s) | 271 | 228 | 267 | 141 | 294 | |||
tanδPeak Temperature | Torsion mode, 1Hz | °C | -43 | -43 | -47 | -29 | -52 | |
Refractive Index | JIS K 7142 | - | 1.50 | 1.51 | 1.51 | 1.50 | 1.51 | |
Product Form | - | - | Pellets |
