Weit verbreitet für Stoßabsorption und Abriebfestigkeit.
S.O.E.™ ist ein spezielles SEBS mit Copolymer-Weichblock. Es zeigt ein breites tanδ-Maximum nahe Raumtemperatur und eignet sich daher ideal für Anwendungen, die in diesem Temperaturbereich Schwingungsdämpfung, Stoßabsorption und Abriebfestigkeit erfordern, wie Fahrzeuginnenräume, Schuhe und Lebensmittelverpackungen.
Mehr über S.O.E.™ erfahren
Realisierung einzigartiger Eigenschaften wie Schwingungsdämpfung, Stoßabsorption und Abriebfestigkeit

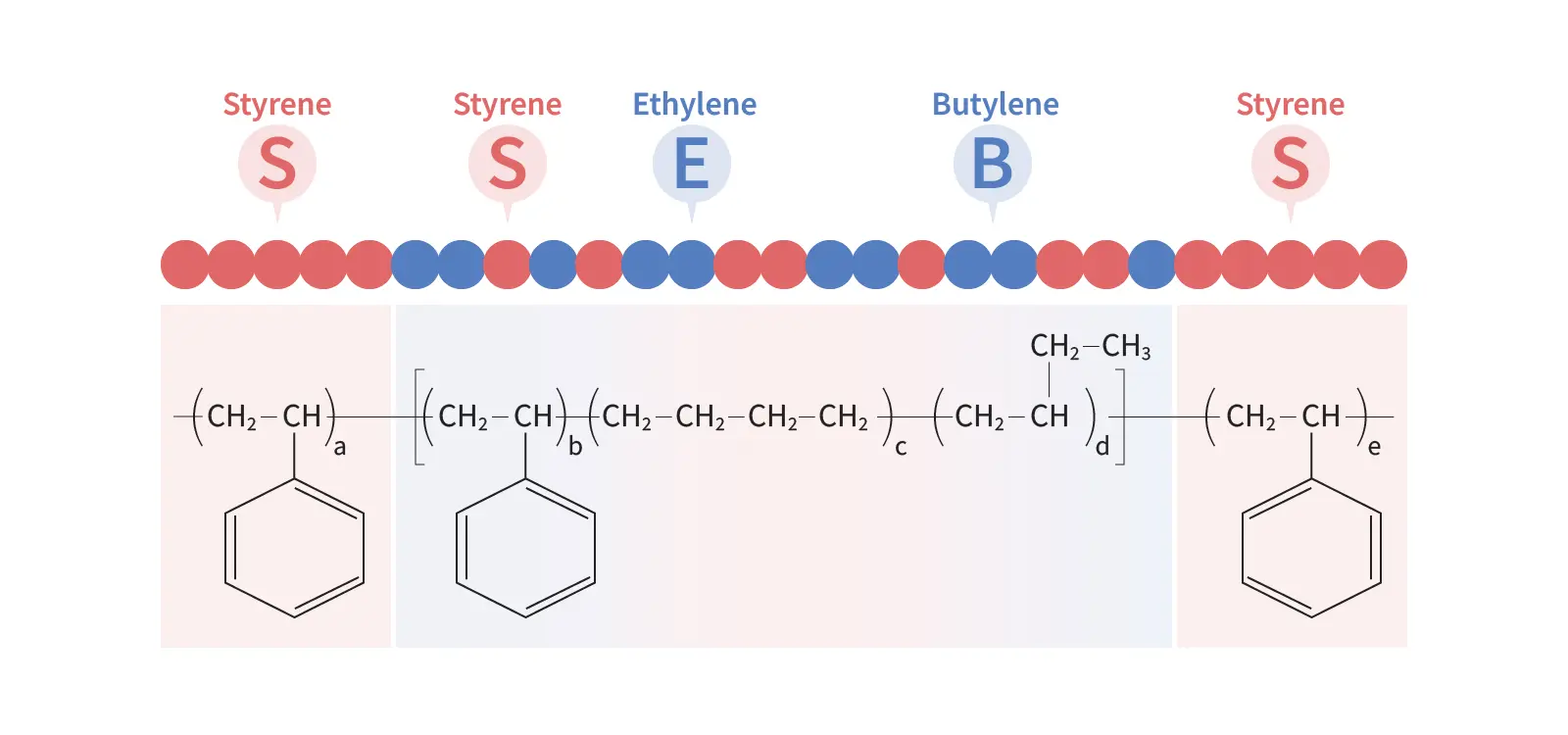

Im Unterschied zu TUFTEC™ verfügt S.O.E.™ über einen Copolymer-Weichblock, was zu einer Glasübergangstemperatur (tanδ-Absorption) nahe Raumtemperatur führt. Dadurch werden Schwingungsdämpfung, Stoßabsorption und Abriebfestigkeit in diesem Temperaturbereich ermöglicht. Zudem bietet es eine ausgezeichnete Kompatibilität mit Füllstoffen (Füllstoffaufnahme). Wie bei TUFTEC™ sind selektiv hydrierte Typen verfügbar, die eine Vernetzung ermöglichen. Es bietet eine weiche Haptik ähnlich wie weiches PVC, ohne dass Weichmacher erforderlich sind.
Eigenschaften von S.O.E.™
Hohe Flexibilität
Schwingungsdämpfung
Hohe Füllstoffaufnahme an anorganischen Füllstoffen
Abriebfestigkeit
Stoßabsorption
Weiche Haptik
Anwendungen von S.O.E.™
S.O.E.™ Qualitätsübersicht
| Measurement conditions | Unit | S1605 | S1606 | S1609 | S1611 | S1613 | S1614 | ||
| Hydrogenation | - | - | Complete | Complete | Selective | Selective | Complete | Complete | |
| Density | ISO 1183 | g/cm3 | 1.00 | 0.96 | 1.02 | 1.00 | 0.93 | 0.99 | |
| Styrene | Asahi Kasei method | wt% | 67 | 51 | 67 | 63 | 33 | 64 | |
| MFR | 230°C・ 2.16kg | ISO 1133 | g/10min | 4.7 | 4.5 | 9.4 | 12.3 | 11.4 | 100.0 |
| Shore A hardness | 0s | ISO 7619 | - | 82 | 63 | 82 | 73 | 46 | ＞90 |
| 10s | 67 | 60 | 62 | 63 | 43 | 85 | |||
| Shore D hardness | 0s | ISO 7619 | - | 25 | 41 | ||||
| 10s | 23 | 35 | |||||||
| Tensile properties | 100%Mo. | ISO 37 | MPa | 3.5 | 2 | 2.5 | 2.3 | 0.9 | 5.8 |
| 200%Mo. | MPa | 7.8 | 2.8 | 3.4 | 3.2 | 1.2 | 8.2 | ||
| 300%Mo. | MPa | 15.4 | 4.3 | 4.9 | 4.7 | 1.5 | 13.8 | ||
| Tensile strength | MPa | 28.8 | 17.0 | 17.8 | 25.0 | 15.5 | 27.9 | ||
| Elongation at break | % | 400 | 466 | 602 | 574 | 740 | 447 | ||
| Melt viscosity (200°C) | 122(1/s) | Asahi Kasei method | Pa・s | 1,444 | 2,338 | 920 | 1,089 | 1,161 | 312 |
| 1.216(1/s) | 318 | 527 | 207 | 276 | 257 | 145 | |||
| Melt viscosity (230°C) | 122(1/s) | Asahi Kasei method | Pa・s | 876 | 1,407 | 597 | 590 | 549 | - |
| 1.216(1/s) | 217 | 392 | 160 | 208 | 175 | - | |||
| tanδ peak temperature | Torsion mode, 1Hz | °C | 17 | -14 | 17 | 5 | -16 | 20 | |
| Refractive index | JIS K 7142 | - | 1.56 | 1.54 | 1.57 | 1.56 | 1.52 | 1.55 | |
| Product form | - | - | Pellets | ||||||
Materialien herunterladen
Weitere SEBS-Produktlinien entdecken
＊Diese Website wurde mithilfe eines KI-gestützten automatischen Übersetzungstools ins Deutsche übersetzt. Während die englische Originalversion überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können Ungenauigkeiten oder Interpretationsunterschiede bestehen. Bei wichtigen Informationen konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
