Vielseitig als Kompatibilisator und Modifikator einsetzbar
Die TUFTEC™ H Serie ist ein vollständig hydriertes SEBS mit ausgezeichneter Witterungsbeständigkeit und thermischer Stabilität. Sie ist hoch kompatibel mit styrol- und olefinbasierten Harzen und wird als Harzmodifikator, Kompatibilisator und TPE-Compound-Rohstoff zur Verbesserung der Schlagzähigkeit und Flexibilität eingesetzt.
Details zur TUFTEC™ H Serie
Ausgezeichnete Witterungsbeständigkeit und thermische Stabilität mit breiter Typenvielfalt

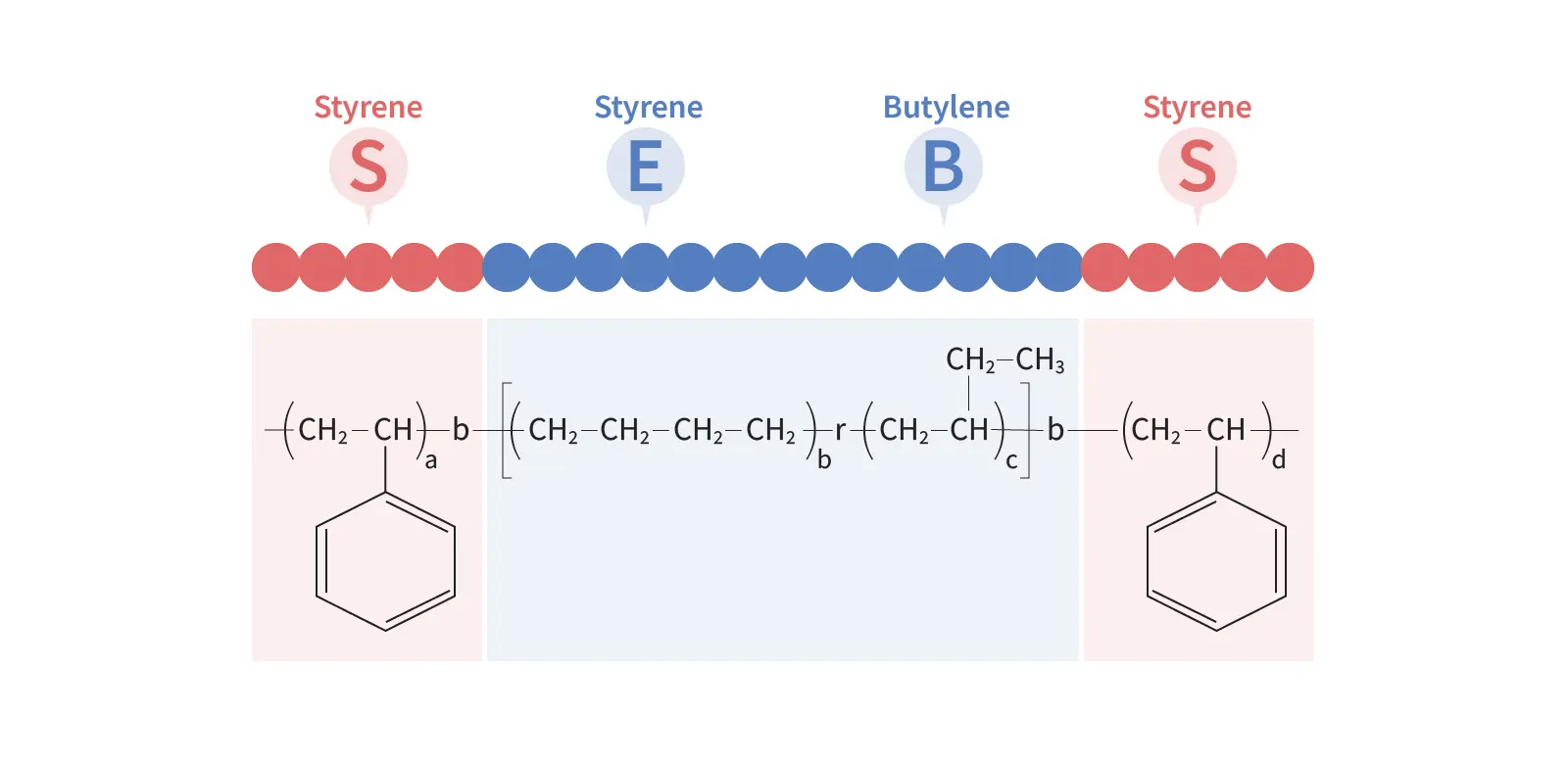

Die TUFTEC™ H Serie ist ein SEBS, bei dem der butadienbasierte Weichblock vollständig hydriert wurde, was zu einer außergewöhnlichen Witterungsbeständigkeit und thermischen Stabilität führt. Die styrolbasierten Hartblöcke aggregieren bei Raumtemperatur (unterhalb Tg) und wirken als Pseudo-Vernetzungspunkte, während die hydrierten Butadien-Weichblöcke Gummielastizität zeigen. Besonders hervorzuheben ist die hohe Kompatibilität mit styrol- und olefinbasierten Harzen, wodurch die Serie in vielen Produkten zur Verbesserung der Schlagzähigkeit und Flexibilität eingesetzt wird.
Eigenschaften der TUFTEC™ H Serie
Gummielastizität
Verleiht Schlagzähigkeit bei niedrigen Temperaturen
Niedrige dielektrische Eigenschaften
Hohe Flexibilität
Beständigkeit gegen oxidative Zersetzung und UV-Strahlung
Recycelbar
Anwendungen der TUFTEC™ H Serie
Typenübersicht der TUFTEC™ H Serie
| Test Condition | Unit | H1524 | H1531 | H1221 | H1062 | H1521 | H1052 | H1053 | H1041 | H1522 | H1051 | H1517 | H1043 | N504 | H1272 | ||
| Density | ISO 1183 | g/cm3 | 0.89 | 0.89 | 0.90 | 0.92 | 0.91 | 0.89 | 0.91 | 0.94 | 0.92 | 0.93 | 0.95 | 0.98 | 0.91 | 0.90 | |
| Styrene | Asahi Kasei Method | wt% | 10 | 12 | 12 | 18 | 18 | 19 | 29 | 30 | 30 | 42 | 43 | 67 | 32 | 35 | |
| MFR | 230°C・ 2.16kg | ISO 1133 | g/10min | 10.0 | 8.0 | 4.8 | 4.1 | 10.3 | 14.0 | 2.0 | 4.7 | 12.3 | 0.7 | 2.4 | 1.6 | No flow | No flow |
| A Hardness | 0s | ISO 7619 | - | 48 | 67 | 36 | 65 | 39 | 61 | 82 | 73 | 75 | ＞90 | ＞90 | ＞90 | - | 35 |
| 10s | 42 | 65 | 30 | 63 | 37 | 58 | 78 | 71 | 74 | ＞90 | ＞90 | ＞90 | - | - | |||
| D Hardness | 0s | ISO7619 | - | 39 | 39 | 67 | |||||||||||
| 10s | 40 | 38 | 64 | ||||||||||||||
| Tensile Properties | 100%Mo. | ISO 37 | MPa | 0.8 | 2.0 | 0.5 | 3.5 | 0.7 | 1.7 | 4.1 | 4.4 | 3.8 | 6.3 | 9.4 | Break | ||
| 200%Mo. | MPa | 1.0 | 2.6 | 0.7 | 4.1 | 1.0 | 2.2 | 5.0 | 5.3 | 4.9 | 7.0 | 9.5 | Break | ||||
| 300%Mo. | MPa | 1.1 | 3.2 | 0.8 | 5.0 | 1.3 | 2.9 | 6.8 | 6.8 | 6.6 | 9.7 | 9.5 | Break | ||||
| Tensile Strength | MPa | 6.4 | 12.0 | 11.2 | 13.1 | 13.5 | 13.0 | 32.3 | 29.7 | 14.2 | 29.0 | 13.1 | 35.6 | - | 18.6 | ||
| Elongation at Break | % | 940 | 622 | 1,100 | 720 | 890 | 644 | 570 | 604 | 590 | 524 | 600 | <100 | - | 950 | ||
| Melt Viscosity (200°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 788 | 1,802 | 1,335 | 2,177 | 940 | 1,194 | 3,154 | 2,043 | 1,201 | 2,956 | 1,242 | 685 | ||
| 1.216(1/s) | 224 | 474 | 297 | 479 | 216 | 402 | 613 | 416 | 336 | 474 | 228 | 227 | |||||
| Melt Viscosity (230°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 465 | 817 | 823 | 1,122 | 500 | 511 | 1,567 | 942 | 478 | 1,688 | 591 | 321 | ||
| 1.216(1/s) | 151 | 355 | 193 | 320 | 151 | 244 | 393 | 284 | 203 | 340 | 151 | 83 | |||||
| tanδ Peak Temperature | Torsion mode, 1Hz | °C | -47 | -45 | -30 | -49 | -30 | -44 | -46 | -44 | -46 | -45 | -22 | -57 | - | - | |
| Refractive Index | JIS K 7142 | - | 1.49 | 1.49 | 1.50 | 1.50 | 1.50 | 1.50 | 1.51 | 1.51 | 1.51 | 1.52 | 1.53 | 1.55 | - | - | |
| Product Form | - | - | Pellets | Crumbs | Pellets (Oil-extended) | ||||||||||||
Materialien herunterladen
Weitere SEBS-Produktlinien ansehen
＊Diese Website wurde mithilfe eines KI-gestützten automatischen Übersetzungstools ins Deutsche übersetzt. Während die englische Originalversion überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können Ungenauigkeiten oder Interpretationsunterschiede bestehen. Bei wichtigen Informationen konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
