Kompatibilität mit polaren Harzen und Haftung an verschiedenen Materialien erzielen
Die TUFTEC™ M-Serie ist ein modifiziertes Elastomerprodukt mit in das Molekül eingebrachten polaren Gruppen. Sie weist eine hohe Kompatibilität mit verschiedenen polaren Harzen auf und eignet sich daher als Modifizierer oder Verträglichkeitsvermittler für technische Kunststoffe. Darüber hinaus ermöglicht ihre ausgezeichnete Haftung an Metallen und anderen Materialien den Einsatz als Klebstoff.
Details zur TUFTEC™ M-Serie
Modifikation trägt zur Lösung von Herausforderungen bei der Kompatibilität mit polaren Harzen und der Haftung an verschiedenen Materialien, einschließlich Metallen, bei

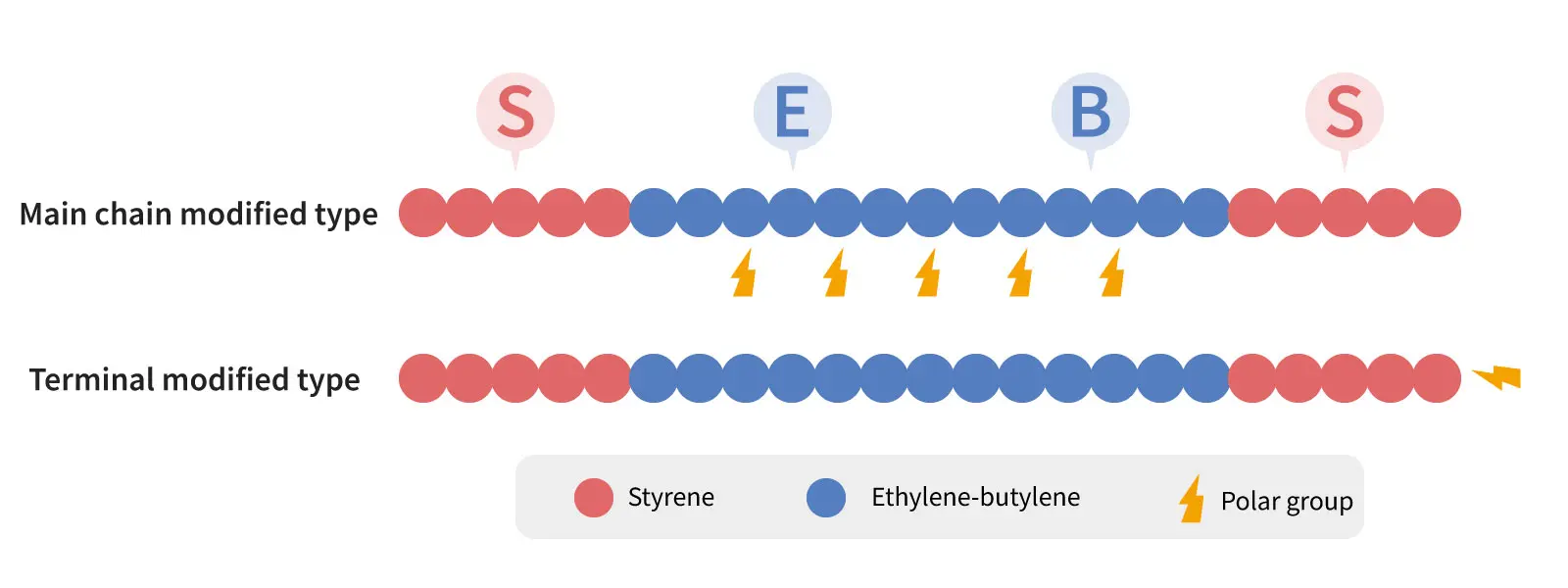

Die TUFTEC™ M-Serie ist ein Produkt mit in das SEBS-Molekül eingebrachten polaren Gruppen. Es sind zwei Typen erhältlich, abhängig von der Position der polaren Gruppen.
Der Hauptketten-modifizierte Typ besitzt an den Weichsegmenten angefügte polare Gruppen, was zu einer besonders hohen Reaktivität führt.
Der endgruppenmodifizierte Typ weist begrenzte Reaktionsstellen auf, wodurch die Reaktivität mit dem Zielmaterial einfach gesteuert werden kann.
Die Einführung polarer Gruppen verbessert die hervorragenden Eigenschaften der H- und P-Serie, erhöht die Reaktivität mit verschiedenen polaren Harzen und die Wechselwirkung mit Metallionen. Sie kann als Modifizierer für technische Kunststoffe, als Klebstoff und als Verträglichkeitsvermittler für unpolare und polare Harze eingesetzt werden.
Eigenschaften der TUFTEC™ M-Serie
Gummielastizität und hohe Flexibilität
Verleiht Schlagzähigkeit bei niedrigen Temperaturen
Dispergierbarkeit von Füllstoffen
Hohe Reaktivität mit polaren Harzen
Beständigkeit gegen oxidative Zersetzung und UV-Eigenschaften
Haftung an Metallen
Anwendungsbeispiele für die TUFTEC™ M-Serie
Typenübersicht der TUFTEC™ M-Serie
| Measurement Conditions | Unit | M1943 | M1913 | M1911 | M1981 | MP10 | ||
| Modification | - | - | Maleic anhydride | Amine | ||||
| Addition Rate | Titration method | wt% | 1.8 | 1.8 | 0.4 | 0.7 | - | |
| Density | ISO 1183 | g/cm3 | 0.91 | 0.95 | 0.93 | 0.90 | 0.92 | |
| Styrene | Asahi Kasei method | wt% | 20 | 29 | 31 | 13 | 32 | |
| MFR | 230°C・ 2.16kg | ISO 1133 | g/10 min | 6.5 | 6.5 | 4.2 | 7.2 | 4.6 |
| A Hardness | 0s | ISO 7619 | - | 65 | 82 | 76 | 37 | 90 |
| 10s | 62 | 77 | 74 | 27 | 86 | |||
| Tensile Properties | 100%Mo. | ISO 37 | MPa | 2.2 | 4.5 | 4.8 | 0.5 | 4.8 |
| 200%Mo. | MPa | 2.9 | 5.3 | 5.3 | 0.6 | 4.9 | ||
| 300%Mo. | MPa | 4.2 | 7.1 | 6.8 | 0.7 | 6.7 | ||
| Tensile Strength | MPa | 13.0 | 15.9 | 16.0 | 6.1 | 38.6 | ||
| Elongation at Break | % | 618 | 582 | 622 | 1,306 | 562 | ||
| Melt Viscosity (200°C) | 122(1/s) | Asahi Kasei method | Pa・s | 1,512 | 1,530 | 1,861 | 1,032 | 2,138 |
| 1.216(1/s) | 438 | 387 | 417 | 227 | 468 | |||
| Melt Viscosity (230°C) | 122(1/s) | Asahi Kasei method | Pa・s | 683 | 659 | 907 | 557 | 900 |
| 1.216(1/s) | 271 | 228 | 267 | 141 | 294 | |||
| tanδPeak Temperature | Torsion mode, 1Hz | °C | -43 | -43 | -47 | -29 | -52 | |
| Refractive Index | JIS K 7142 | - | 1.50 | 1.51 | 1.51 | 1.50 | 1.51 | |
| Product Form | - | - | Pellets | |||||
Materialien herunterladen
Weitere SEBS-Produktlinien ansehen
＊Diese Seite wurde mit einem KI-basierten automatischen Übersetzungstool ins Französische übersetzt. Obwohl der Inhalt der Originalversion in Englisch überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können einige Ungenauigkeiten oder Interpretationsunterschiede bestehen bleiben. Für wichtige Punkte konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
- Terms and Conditions
- Data Protection
- Seitenübersicht
- Kontakt
-
Sprache ändern
