Überlegene Vernetzbarkeit durch selektive Hydrierungstechnologie
Die TUFTEC™ P-Serie ist ein spezielles styrolbasiertes thermoplastisches Elastomer (SBBS) mit selektiver Hydrierung nach der eigenen Technologie von Asahi Kasei. Im Vergleich zu nicht hydrierten SBS bietet sie eine überlegene thermische Stabilität, während sie gegenüber der vollständig hydrierten H-Serie eine hervorragende Tieftemperaturbeständigkeit, Verarbeitbarkeit und Vernetzbarkeit aufweist.
Details zur TUFTEC™ P-Serie
Selektive Hydrierung ermöglicht ausgezeichnete Schlagzähigkeit und hohe Rückprallelastizität

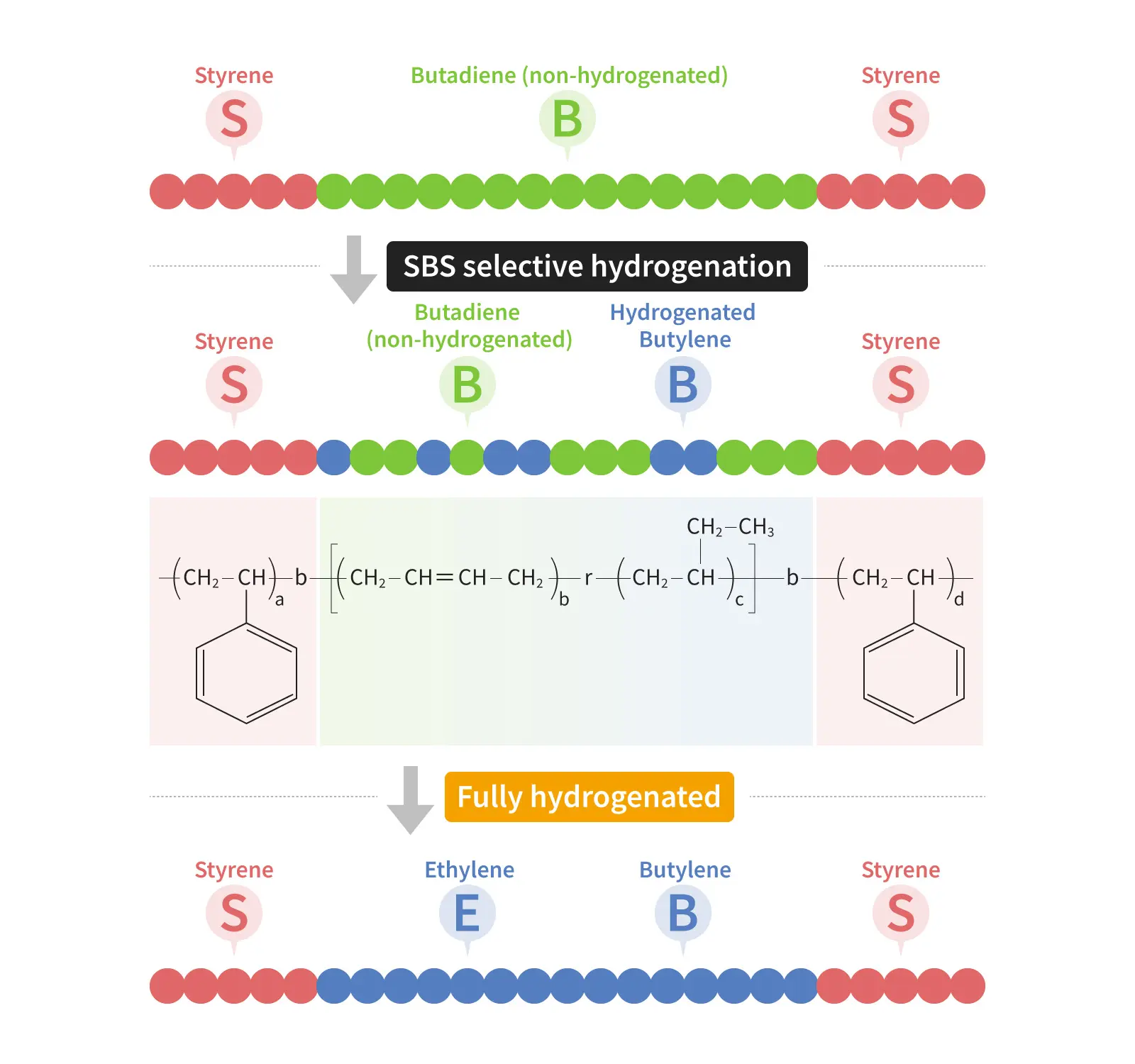

Die TUFTEC™ P-Serie ist ein styrolbasiertes thermoplastisches Elastomer (SBBS) mit teilweise hydrierten, butadienbasierten Weichsegmenten und stellt eine von Asahi Kasei entwickelte Spezialqualität dar. Im Vergleich zu nicht hydrierten Typen bietet SBBS eine überlegene thermische Stabilität. Gegenüber der vollständig hydrierten H-Serie zeichnet sie sich durch eine höhere Tieftemperaturbeständigkeit, Verarbeitbarkeit und Vernetzbarkeit aus. Diese Eigenschaften machen die TUFTEC™ P-Serie für zahlreiche Produkte geeignet, die eine verbesserte Schlagzähigkeit und Rückprallelastizität erfordern.
Eigenschaften der TUFTEC™ P-Serie
Hervorragende Vernetzbarkeit
Schlagzähigkeit bei niedrigen Temperaturen
Niedrige dielektrische Eigenschaften
Hohe Flexibilität
Beständigkeit gegen oxidative Zersetzung, UV-Beständigkeit
Verarbeitbarkeit
Anwendungsnachweise der TUFTEC™ P-Serie
Sortimentsübersicht der TUFTEC™ P-Serie
| Measurement Conditions | Unit | P1083 | P1500 | P5051 | P2000 | ||
| Density | ISO 1183 | g/cm3 | 0.91 | 0.93 | 0.96 | 0.99 | |
| Styrene | Asahi Kasei Method | wt% | 20 | 30 | 47 | 67 | |
| MFR | 230°C・ 2.16kg | ISO 1133 | g/10 minutes | 14.2 | 34.7 | 16.9 | 24.7 |
| A Hardness | 0s | ISO 7619 | - | 61 | 79 | ＞90 | ＞90 |
| 10s | 59 | 74 | ＞90 | ＞90 | |||
| D Hardness | 0s | ISO7619 | - | 42 | 66 | ||
| 10s | 42 | 65 | |||||
| Tensile Properties | 100%Mo. | ISO 37 | MPa | 1.7 | 2.1 | 8.5 | Break |
| 200%Mo. | MPa | 2.1 | 2.1 | 8.8 | Break | ||
| 300%Mo. | MPa | 2.7 | 2.2 | 10.2 | Break | ||
| Tensile Strength at Break | MPa | 11.0 | 3.6 | 31.1 | 24.7 | ||
| Elongation at Break | % | 730 | 1,168 | 646 | <100 | ||
| Melt Viscosity (200°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 900 | 435 | 468 | 382 |
| 1.216(1/s) | 306 | 142 | 266 | 161 | |||
| Melt Viscosity (230°C) | 122(1/s) | Asahi Kasei Method | Pa・s | 439 | 163 | 224 | 178 |
| 1.216(1/s) | 191 | 68 | 84 | 52 | |||
| tanδ Peak Temperature | Torsion Mode, 1Hz | °C | -52 | -67 | -66 | -69 | |
| Refractive Index | JIS K 7142 | - | 1.50 | 1.52 | 1.54 | 1.59 | |
| Product Form | - | - | Pellets | ||||
Materialien herunterladen
Weitere SEBS-Produktlinien ansehen
＊Diese Website wurde mithilfe eines KI-gestützten automatischen Übersetzungstools ins Deutsche übersetzt. Während die englische Originalversion überprüft wurde, wurde die übersetzte Version nicht vollständig kontrolliert. Daher können Ungenauigkeiten oder Interpretationsunterschiede bestehen. Bei wichtigen Informationen konsultieren Sie bitte die englische Version oder kontaktieren Sie uns direkt.
