パブリック®ドレーン
パブリック®ドレーンとは
パブリック®ドレーンは土中水の水平排水を目的とした材料で、近年入手が困難になりつつある良質な砂を必要とするサンドマットやサンドフィルターの代替として用いることができます。
パブリック®ドレーンは 「排水能力」、「耐圧性能」、「耐目詰まり性能」、「地盤変形に対する追随性」、「施工性」について（一財）土木研究センターにより審査され、建設技術審査証明（土木材料・製品・技術、道路保全技術）建技審証 第0425号（有効期限：2025年2月27日）を交付されました。
砂や砂利に替わる新しい排水材として、盛土内排水や一般構造物の裏込め排水など多岐にわたって使用出来ます。
パブリック®ドレーンの特長
1.高い排水能力
特殊加工された、目詰まりの心配のないフィルターと耐圧性能に優れた芯体構造により、長期間にわたって高い排水能力を維持します。
2.高性能の両面排水タイプ
雨水と同時に、下からの湧水の両面排水機能も大きな特長です。
3.地盤変形にも追随
フィルターと芯体はともに高強力で高い柔軟性を持ち、地盤の変化にも追随しますから、折れや切断の心配もありません。
4.容易な施工、優れた経済性
特別な技術や継ぎ手も不要。しかも軽量ですから、施工スピードが上がります。コストも天然骨材による従来工法に比べて、1/2～1/5です。
パブリック®ドレーンの用途
パブリック®ドレーンは、主に土中水の水平排水を目的とし、良質な砂や砕石を必要とするサンドマットやサンドフィルターの代替として用いられます。
具体的な用途を以下に示します。
1. 土中水の水平排水
現地盤から湧き出る土中水の排水（サンドマットの代替）
軟弱地盤上の盛土
盛土と現地盤との境部分
路床下部
盛土内の間隙水・斜面表面からの浸透水（雨水等）の排水（サンドフィルターの代替）
盛土法面部
水の浸透により強度が大きく低下する材料による盛土
粘性土による盛土
高含水比材料による盛土
現地盤から湧き出る土中水の排水（サンドマットの代替）
盛土内の間隙水・斜面表面からの浸透水（雨水等）の排水（サンドフィルターの代替）
ゴルフ場・グランド、公園等
盛土と地山部との境界部
2. その他の排水
擁壁背面
ボックスカルバートの周辺
廃棄物理立処分場等

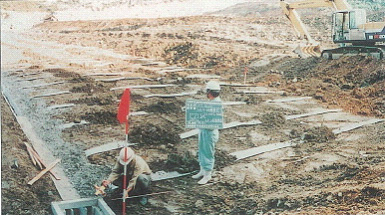

パブリック®ドレーンの施工写真
パブリック®ドレーンの施工例
1. 造成工事(サンドマット工事)
A-600@1.0m
2. 造成工事(盛土内排水)
A-300@2.0m
3. 道路工事
A-300、B-300
4.グラウンド工事
A-300@4.0m
5. その他の工事
B-300@3.0m
A-600@1.0m
A-300@2.0m
A-300、B-300
ボックスカルバートの周辺
A-300@4.0m
B-300@3.0m
パブリック®ドレーンAY 1
パブリック®ドレーンAY 2
6. パブリック®ドレーンAY
AY-600,AY-300パブリック®ドレーン規格
| 品番 | 材質 | 寸法 | 耐圧強度KN/m2 | 透水係数(cm/sec) | 備考 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 芯体 | フィルター | 厚さ(mm) | 幅(mm) | 巻長さ(m) | 水平方向 | 垂直方向 | |||
| A-300 | 硬質塩化ビニール | ポリエステル 長繊維不織布 |
10 | 300 | 50 | 500 | 1.0×101以上 | 1.0×10-2以上 | 土木研究センター認定品 |
| A-600 | 600 | ||||||||
| B-300 | 300 | 250 | |||||||
| B-600 | 600 | ||||||||
| AY-600 | ポリプロピレン ＋ ポリエチレン |
ポリプロピレン 長繊維不織布 |
10 | 600 | 30 | --- | 1.5×101以上 | 1.5×10-2以上 | 透水マット協会認定品 |
| AY-300 | 300 | --- | |||||||
※パブリック®ドレーンAYタイプ以外の商品は、宅地造成等規制法、都市計画法、建築基準法にかかわる擁壁にはご使用できません。
別途、AYタイプ、技術資料、施工マニュアルをご覧ください。
※耐圧強度；JIS K 6911(熱硬化性プラスチック一般試験方法5.19圧縮強さ)
※パブリック®は旭化成アドバンス(株)の登録商標です。
