ファブリフォーム®（布製型枠）（ベルテール®、ファブリキャスト®(特殊袋体））

ファブリフォーム®（布製型枠）とは

布製型枠とも呼ばれる『ファブリフォーム®工法』は米国で開発され、1970年に当社が日本で初めて導入いたしました。以来、技術の開発・普及に努め、多くの実績を挙げています。
『ファブリフォーム®工法』とは、マット状に加工された高強度合成繊維製の布製型枠に、流動性コンクリート又はモルタルをポンプで圧入するコンクリート体成型法です。 布製型枠が透水性を有するため、混練水の余剰分は注入圧力によって絞り出され、水・セメント比(W/C)が低下しますので、硬化時間を早め、高密度・高強度の硬化体が構築されます。
ファブリフォーム®は布製型枠協会認定品です。

ベルテール®は、上下二層の繊維の一部分を 一層に織り込み、その一層部にあらかじめ工場にて開孔部を設け、 吸い出し防止材(不織布ｔ＝10mm)を併用して使用することにより、 従来のファブリフオームの護岸機能＋α(植生機能)を持ちわせた自然に配慮した環境護岸です。

ファブリフォーム®の特長

1．省力化

設計図に基づき、工場で製作された布製型枠にコンクリート又はモルタルを注入するため、従来の現場打ちコンクリートやプレキャストブロック工に比べ、少人数・短時間で施工ができます。災害復旧においても威力を発揮します。


2．経済性

水中施工が可能なので、切替工事・止水工事が不要となり、工期の短縮・経済性にも優れた効果を発揮します。


3．安定した品質

勾配の異なった複雑な斜面にも良く馴染み、均一な厚みが得られます。またポンプによる加圧注入のため、斜面・平坦部にかかわらず広範囲の面積を一度に押さえます。


４．軽量

布製型枠が軽量なので負担の少ない施工ができ、運搬・保管が容易です。


５．養生期間短縮

水・セメント比が著しく低下するので、特に初期強度が高く、養生期間が短縮されます。


６．自然色採用

既存布製型枠の多くは白色ですが、自然景観に馴染む様にグレー色も選択できます。


７．各種用途に応じたタイプ

各種目的に応じた製品タイプをご提案いたします。


ファブリフォーム®の主な種類

  • NFタイプ
  • FPタイプ
  • CXタイプ
  • 緑化タイプ

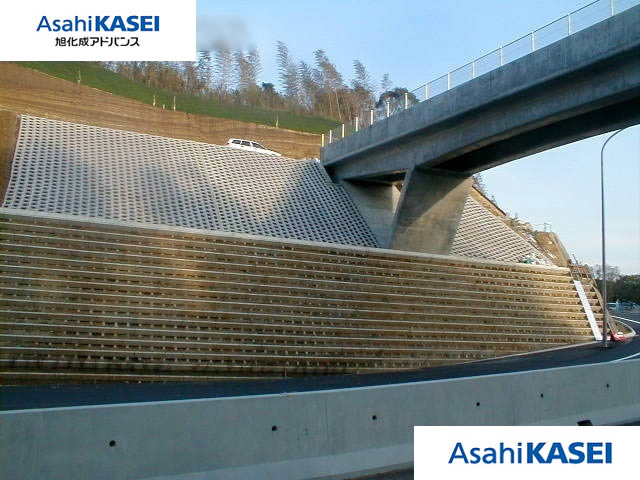

ファブリフォーム®用途別施工写真

ファブリキャスト®(特殊袋体）

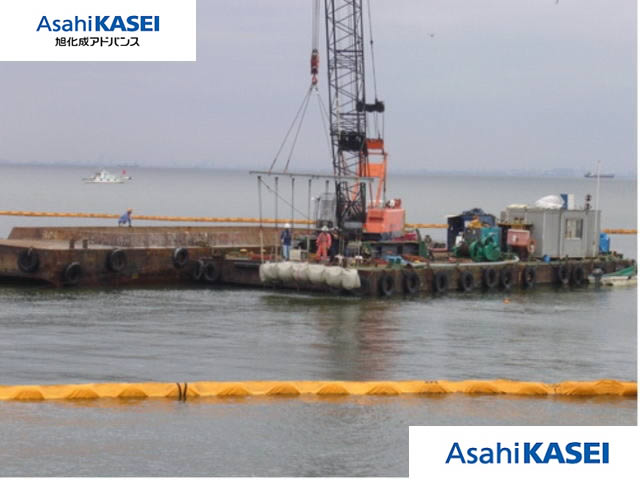

港湾復旧 港湾構造物 隙間充填間詰め用

港湾復旧 海底ケーブル・取水菅保護工・護床工・根固め工

その他

マットの種類

フィルターポイント (FP)マット
フィルターポイント (FP)マット

上下二層の繊維の一部分 (ポイント)を一層に織込み、強力なフィルターにしたマットです。
フィルターポイントは法面表層の浸透水を排出する水抜孔の役割りをしますので、法面の安定に著しい効果を発揮します。
ノーフィルター (NF)マット
ノーフィルター (NF)マット

上下二層の繊維をドロップステッチ状に織り、一層の部分をなくした遮水型マットです。
NF50：上下層は緻密に結ばれ、モルタル圧入後は畳表状の平滑な盤面を形成します。
NF100･NF150：ドロップステッチの個所を部分的にまとめ仕上り後の盤面は起伏のある格子模様を形成します。
コンクリート (CX)マット
コンクリート (CX)マット

FP型･NF型がスラリー状のモルタルを圧入し比較的に薄いコンクリート盤を形成するのに対して、
CX型はそれぞれの版厚により10mmから25mmの粗骨材を混入した流動性コンクリートを圧入し、
厚み･重量のある高強度のコンクリート盤に仕上げます。
ロープジョイント (RJ-F･RJ-N)マット
ロープジョイント (RJ-F･RJ-N)マット

剛タイプである FP型やNF型マットに縫製加工でタテ、ヨコに一層部を形成してブロック化し、
強靭なロープで連接したものです。
ベルテール®護岸緑化（GP）マット
護岸緑化 (GP)マット(ベルテール)

上下二層の繊維の一部分を 一層に織り込み、その一層部にあらかじめ工場にて開孔部を設け、
吸い出し防止材(不織布ｔ＝10mm)を併用して使用することにより、
従来のファブリフオームの護岸機能＋α(植生機能)を持ちわせた自然に配慮した環境護岸です。

品番と主な用途

品番 平均厚み
(cm)		 標準注入材料 主な用途
フィルターポイント
（水抜き孔付）
FP型		 FP65 6.5 モルタル ダムたん水部護岸工､水路の護岸･護床工
三面水路工､橋台下部の洗掘防止工
道路法面保護工､海岸土畳堤(砂丘)法覆工
FP100 10
FP150 15
ノーフィルター
（水抜き孔なし）
NF型		 NF50 5 モルタル 農業水路工､山腹水路工
各種調整池､貯水池の法覆工
NF100 10
NF150 15
コンクリート (CX)マット
（水抜きなし）
CX型		 CX200 20 粗骨材粒径 10～15mm以下、コンクリート 河川低水路護岸工、港湾護岸工
CX300 30 粗骨材粒径 25mm以下、
コンクリート		 根固め工、捨石・張石部保護工
CX500 50
ロープジョイント
RJ型		 RJ100 10 モルタル 盛土部・土捨場法面保護工・軟弱地の法覆工、護床工
RJ150 15
緑化誘導型
GP型		 GP40 － モルタル 山腹水路工、都市河川・水路等の緑化護岸、河川等かくし護岸、
調整池護岸等法面保護工
GP50 －
GP65 －
GP100 －
GP150 － モルタル（又はコンクリート）

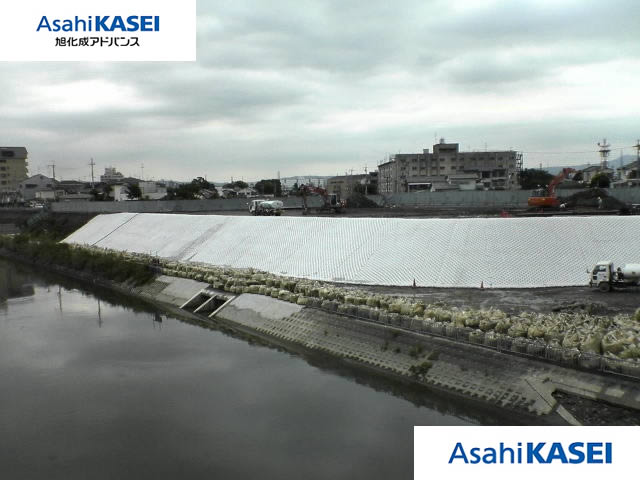

施工写真

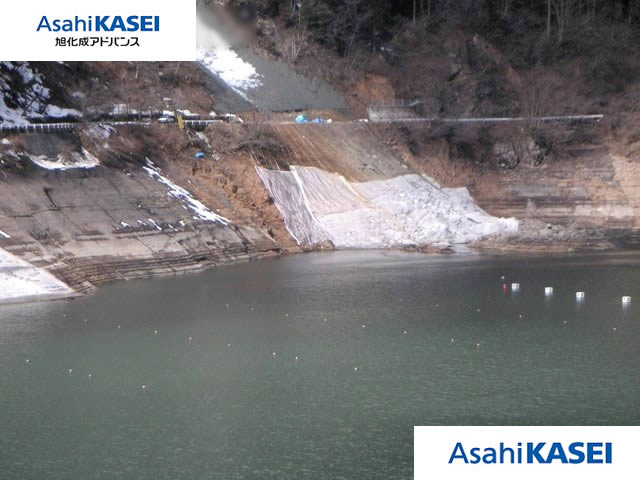

1.ダム

2.ため池

3.調整池

4.河川

5.水路

6.造成

7.道路・鉄道

8.三面水路

9.緑化

10.特殊袋体

施工順序

注入モルタルの標準配合

セメント･砂重量比
C:S		 水･セメント
重量比
W/C(％)		 セメント単位量
C（kg/m3）		 フロー値
Pロートによる(秒)		 備考
1:2 55～65 600以上 18土3 混和剤
AE剤・減水剤

【参考配合例】

セメント･砂重量比
C:S		 水･セメント
重量比
W/C(％)		 単位量
（kg/m3）		 フロー値
Pロートによる
(秒)		 備考
セメント 細骨材 水
C S W
1:2 60 600 1,200 360 18土3 混和剤
AE剤・減水剤

注入コンクリートの標準配合

粗骨材の最大の
寸法(mm)		 水･セメント
重量比
W/C(％)		 細骨材率
S/a(％)		 セメント単位量
C（kg/m3）		 スランプの範囲
(cm)		 備考
20～25 55～65 50～60 370以上 22土3 混和剤
AE剤・減水剤

【参考配合例】

粗骨材の最大寸法(mm) 水･セメント
重量比
W/C(％)		 細骨材率
S/a(％)		 単位量
（kg/m3）		 フロー値
Pロートによる
(秒)		 備考
セメント 細骨材 粗骨材 水
C S G W
25 65 50 370 775 785 240 22土3 混和剤
AE剤・減水剤

価格表

品種 平均厚
(m/m)		 注入材料 マット価格
(円/施工m2)
FP型
(水抜孔型)		 FP 65 65 モルタル 4,850
FP 100 100 モルタル 5,050
FP 150 150 モルタル 5,250
NF型
(水抜なし)		 NF 50 50 モルタル 4,750
NF 100 100 モルタル 4,850
NF 150 150 モルタル 4,950
RJ型
(ロープジョイント型)		 RJ 100F 100 モルタル 5,300
RJ 100N 100 モルタル 5,100
CX型
(水抜なし)		 CX 200 200 コンクリート 5,200
CX 300 300 コンクリート 5,300
CX 500 500 コンクリート 6,000
CX 700 700 コンクリート 6,400

（注）

  1. 全タイプとも片面白色、片面着色のリバーシブルマットです。
  2. RJ型は、上記各品種のマット価格に250円/m2加算して下さい。
  3. GP(護岸緑化型)マット価格には、現場条件に応じて必要な吸出し防止シート(不織布t＝10m/m)及び植生基盤材(客土吹き等)は含みません。
  4. 北海道・沖縄及び離島は別途価格となります。
  5. 上記価格には消費税は含まれておりません。

（価格設定条件）

  1. 標準的法面（勾配1:1.5、のり長L＝10m、法面整形）における施工面積
    （1m2）当りに必要なマット単価です。
  2. 現場の特殊条件により、標準品種に特定の加工をする場合は、別途加工費を申し受けます。
  3. 20m2以上出荷時、運賃はトラック乗入可能地取おろし渡しまでは、上記価格に含みます。但し、現場内の小運搬は含みません。20m2未満出荷時は運賃別途とします。

（割増価格条件）

次の特殊法面の場合には、その程度に応じて上記価格の5％以上の割増価格を申し受けます。

  1. 不整形な法面
  2. 溜池などの変形法面
  3. 軟弱地盤で地表か変動し易い法面
  4. 三面張法面
  5. 枠組内法面

（納期）

法面の実測展開図入手後、2週間を標準納期とします。

歩掛を見る

※ファブリフォーム®、ベルテール®、ファブリキャスト®は旭化成アドバンス(株)の登録商標です。
