GEOWEB®ジオウェッブ
GEOWEB®ジオウェッブとは
ジオウエッブは耐久性に優れた高密度ポリエチレン（High Density Polyethylene）板を千鳥状に高周波圧着し、展開したときに立体ハニカム構造になるジオセル製品で、セルの内部に発生土や砕石などの充填材を詰めることにより強度のある構造体を形成します。ジオウエッブは、法面保護、擁壁、河川護岸、路盤支持力の向上等、さまざまな用途で効果を発揮し、環境負荷の少ない工法として現在も使用用途が拡大しています。
国土交通省 新技術情
報提供システム
NETIS登録番号 HK-090006-V（掲載期間終了）
NETIS登録番号 HK-160013-A
一般工法名
立体ジオセル工法

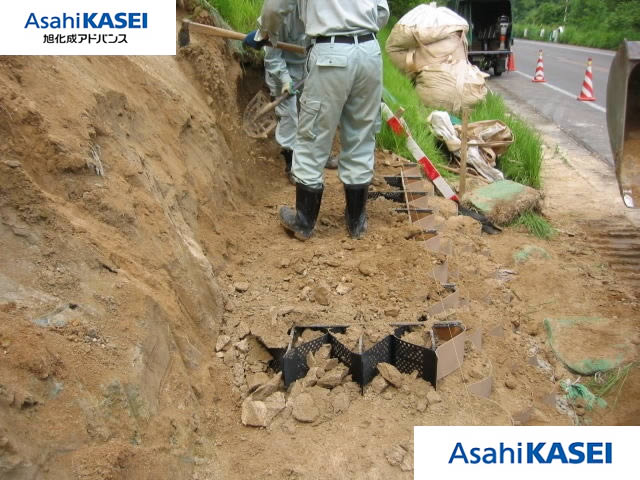

砕石を充填したジオウエッブ

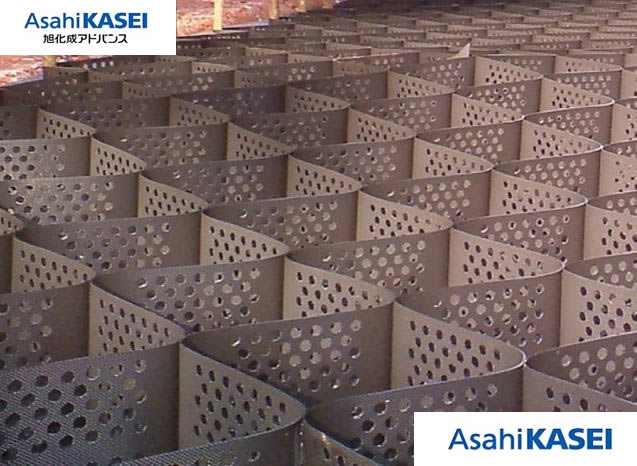

立体ジオセルを展開
特長
１．軽量・コンパクト
ジオウエッブは軽量・コンパクトなので保管に便利で現場への搬入も容易です。
軽量・コンパクト
保管に便利 搬入も容易
２．簡単施工
緩勾配の斜面に展開し、アンカーピンで固定後、覆土をすることにより法面保護材として使用できます。また急勾配の切土斜面に階段状に積むだけで擁壁として使用できます。
３．フレキシブルな構造
素材が耐久性、柔軟性に優れた高密度ポリエチレンのため、現場の形状に合わせた施工が可能です。
４．在来種などによる緑化
セル内に現地の種子入り発生土を充填すれば、在来種などによる緑化が図れます。
積層積みの擁壁として設置した場合、ポケット部に現地の種子が飛来して在来種などによる緑化が図れます。
在来種などによる緑化
在来種などによる緑化(初期)
５．幅広い適用工種
法面保護、植生擁壁、河川・水路護岸から路盤・支持力補強工まで適用可能です。
施工フロー
ジオウエッブのおおよその施工フローです。
GEOWEB®ジオウェッブ 実績と施工写真
法面保護、河川・水路護岸、擁壁工、路盤・支持力補強工、仮設道路、 離島・山間部など重量物運搬が困難な場所、災害復旧
青森県土整備事務所
今別蟹田線外災害防除関連工事
札幌市
篠路拓北水処理区あいの里２条５丁目第２工区下水道新設工事
静岡県東部農林事務所
障害防止東富士地区抜川１工事
宮崎県土木課
都市基盤河川・江田川改修工事
秋田県由利地域振興局
国道１０７号改良工事
国土交通省能代河川国道事務所
米代川堤防改修工事
高知県いの町
町道脇の山線道路改良工事
国土交通省関東地方整備局利根川上流河川事務所
矢作災害復旧工事
山梨県富士北麓東部地域振興局大月建設部
尾名手川県砂防工事
国土交通省東北地方整備局新庄河川事務所銅山川砂防出張所
平成21年度角川・銅山川流域管理用道路改良工事
長岡市役所 河川課
小急傾 第９号 東方貝地区工事
新潟県長岡農林振興センター
小千谷地区災害復旧工事
長岡市役所
東谷第5445号災害復旧工事
新潟県長岡振興局 道路課
国道２９１号線改築(拡幅)工事
静岡県東部農林事務所
障害防止東富士地区抜川１工事
京丹波町 土木建築課
京都大倉谷川５工区水路工事
青森県土整備事務所
今別蟹田線外災害防除関連工事
札幌市
篠路拓北水処理区あいの里２条５丁目第２工区下水道新設工事
静岡県東部農林事務所
障害防止東富士地区抜川１工事
宮崎県土木課
都市基盤河川・江田川改修工事
秋田県由利地域振興局
国道１０７号改良工事
国土交通省能代河川国道事務所
米代川堤防改修工事
高知県いの町
町道脇の山線道路改良工事
国土交通省関東地方整備局利根川上流河川事務所
矢作災害復旧工事
山梨県富士北麓東部地域振興局大月建設部
尾名手川県砂防工事
国土交通省東北地方整備局新庄河川事務所銅山川砂防出張所
平成21年度角川・銅山川流域管理用道路改良工事
長岡市役所 河川課
小急傾 第９号 東方貝地区工事
新潟県長岡農林振興センター
小千谷地区災害復旧工事
長岡市役所
東谷第5445号災害復旧工事
新潟県長岡振興局 道路課
国道２９１号線改築(拡幅)工事
静岡県東部農林事務所
障害防止東富士地区抜川１工事
京丹波町 土木建築課
京都大倉谷川５工区水路工事
GEOWEB®ジオウェッブ 災害復旧の実績と現場施工写真
ジオウエッブは、施工が簡単、スピーディーなので災害復旧なと急を要する工事に最適です。 法面保護、擁壁、河川護岸、路盤補強など様々な用途に使用できます。
矢作災害復旧工事
施主：国土交通省関東地方整備局 利根川上流河川事務所
施工場所：茨城県坂東市法師戸
矢作災害復旧工事 施工中 その１
矢作災害復旧工事 施工中 その２
矢作災害復旧工事 施工中 その３
矢作災害復旧工事 施工中 その４
矢作災害復旧工事 施工後その１
矢作災害復旧工事 施工後その２
小急傾 第９号 東方貝地区工事
施主：長岡市役所 河川課
施工場所：新潟県長岡市東方貝町
中越地震の影響で民家の裏山の法面が崩壊しました。その復旧工事にジオウエッブが採用されました。
法面崩壊の様子（施工前）
小急傾 第９号 東方貝地区工事（施工中）
小急傾 第９号 東方貝地区工事（施工後 接写）
小急傾 第９号 東方貝地区工事（施工後 望遠）
小千谷地区災害復旧工事
施主：新潟県長岡農林振興センター
施工場所：新潟県小千谷市
中越地震の影響で法面が崩壊し、浸食を防ぐ目的でジオウエッブが採用されました。
小千谷地区災害復旧工事 施工中１- 小千谷地区災害復旧工事 施工中２
小千谷地区災害復旧工事 施工後１
小千谷地区災害復旧工事 施工後２
小千谷地区災害復旧工事 施工後３
小千谷地区災害復旧工事 施工後４
小千谷地区災害復旧工事 施工中１
小千谷地区災害復旧工事 施工中２
小千谷地区災害復旧工事 施工後１
小千谷地区災害復旧工事 施工後２
小千谷地区災害復旧工事 施工後３
小千谷地区災害復旧工事 施工後４
東谷第５４４５号災害復旧工事
施主：長岡市役所
施工場所：新潟県長岡市片貝
中越地震の影響で民家の裏山の法面が崩壊し、その復旧工事にジオウエッブが採用されました。
東谷第5445号災害復旧工事
東谷第5445号災害復旧工事（施工後１）
東谷第5445号災害復旧工事（施工後２）
東谷第5445号災害復旧工事（施工後３）
国道２９１号線改築(拡幅)工事
施主：新潟県長岡振興局 道路課
施工場所：新潟県長岡市古志竹沢
中越地震の影響で法面が崩壊し、植生が図れる擁壁工法としてジオウエッブが採用されました。
国道291号線改築(拡幅)工事（施工前）- 国道291号線改築(拡幅)工事（施工中）
国道291号線改築(拡幅)工事（施工後1）
国道291号線改築(拡幅)工事（施工後2）
国道291号線改築(拡幅)工事（施工後3）
国道291号線改築(拡幅)工事（施工後4）
国道291号線改築(拡幅)工事（施工前）
国道291号線改築(拡幅)工事（施工中）
国道291号線改築(拡幅)工事（施工後1）
国道291号線改築(拡幅)工事（施工後2）
国道291号線改築(拡幅)工事（施工後3）
国道291号線改築(拡幅)工事（施工後4）
GEOWEB®ジオウェッブ規格
| シリーズ | 製品番号 | タイプ名 | セル高さ | 標準寸法(W×L) | 標準面積 | 重量 | 主な用途 |
|---|---|---|---|---|---|---|---|
| S | GW20V41034PT | S100 | 100mm | 2.50m×7.60m | 19.0m2 | 約25kg | 法面保護 路盤・支持力 補強 |
| GW20V61034PT | S150 | 150mm | 約37kg | ||||
| GW20V81034PT | S200 | 200mm | 約49kg | ||||
| M | GW30V40834PT | M100 | 100mm | 2.50m×9.60m | 24.0m2 | 約26kg | 法面保護 路盤・支持力 補強 |
| GW30V60834PT | M150 | 150mm | 約39kg | ||||
| GW30V80834PT | M200 | 200mm | 約51kg | ||||
| L | GW40V40534PT | L100 | 100mm | 2.50m×16.00m | 40.0m2 | 約25kg | 法面保護 路盤・支持力 補強 |
| GW40V60534PT | L150 | 150mm | 約37kg | ||||
| GW40V80534PT | L200 | 200mm | 約49kg | ||||
| GW40V120521PT | L300 | 300mm | 2.50m×9.60m | 24.0m2 | 約46kg | ||
| R | GW30V60803PG1 | R3 | 150mm | 2.65m×0.8m | 0.4m2(正面見付) | 約4kg | 斜面安定 |
| GW30V60804PG1 | R4 | 2.65m×1.07m | 約5kg | ||||
| GW30V60803PS1 | R3 | 2.65m×0.8m | 約4kg | ||||
| GW30V60804PS1 | R4 | 2.65m×1.07m | 約5kg |
標準寸法は敷設の参考値であり、最大／最小の敷設許容寸法は別途お問合せ下さい。
Ｓ、Ｍ、Ｌシリーズのセル高さ75mm/200mmとS150は特注となります。
セル高さ75mm品の製品仕様は別途お問合せ下さい。
特注品の納期は2ヶ月程度です。
Ｒシリーズは壁面色にグリーンとサンドカラーがあります。
仕様は予告無しに変更することがあります。
